李冰纪念馆--数字博物馆

项目简介

李冰纪念馆由序厅、李冰纪念堂、旷世伟业、功昭千秋四个部分组成。

整个展厅以白色调为主,顶部设计采取镜面底部设计水纹,寓意“岷江之水天上来,缓缓流入都江堰,进入成都平原,润泽天府之国”。展馆中庭是以李冰雕像和数字沙盘为主体的李冰纪念堂,两侧摆放着竹笼、杩槎。李冰纪念堂展示了李冰威严的形象和都江堰水利工程的整体架构。旷世伟业部分重在展示李冰对我们天府之国做的贡献和功绩。功昭千秋部分主要展示了李冰对后世的影响。

在展览形式方面,李冰纪念馆改变常规展览模式,创新融合了雕塑、图表、AR、幻影成像、数字沙盘、3D全息投影等多种方式,广泛吸纳数字技术和多媒体互动展示技术等Z新科技成果,整体提升展览效果,让市民游客了解李冰的生平、功绩成就、治水理念、河工技术等内容。

除了线下游览外,又准备加入线上馆内游览,将整个管区数字化供居家游客欣赏品鉴。

博物馆数字孪生_三维场景建模_三维可视化展示

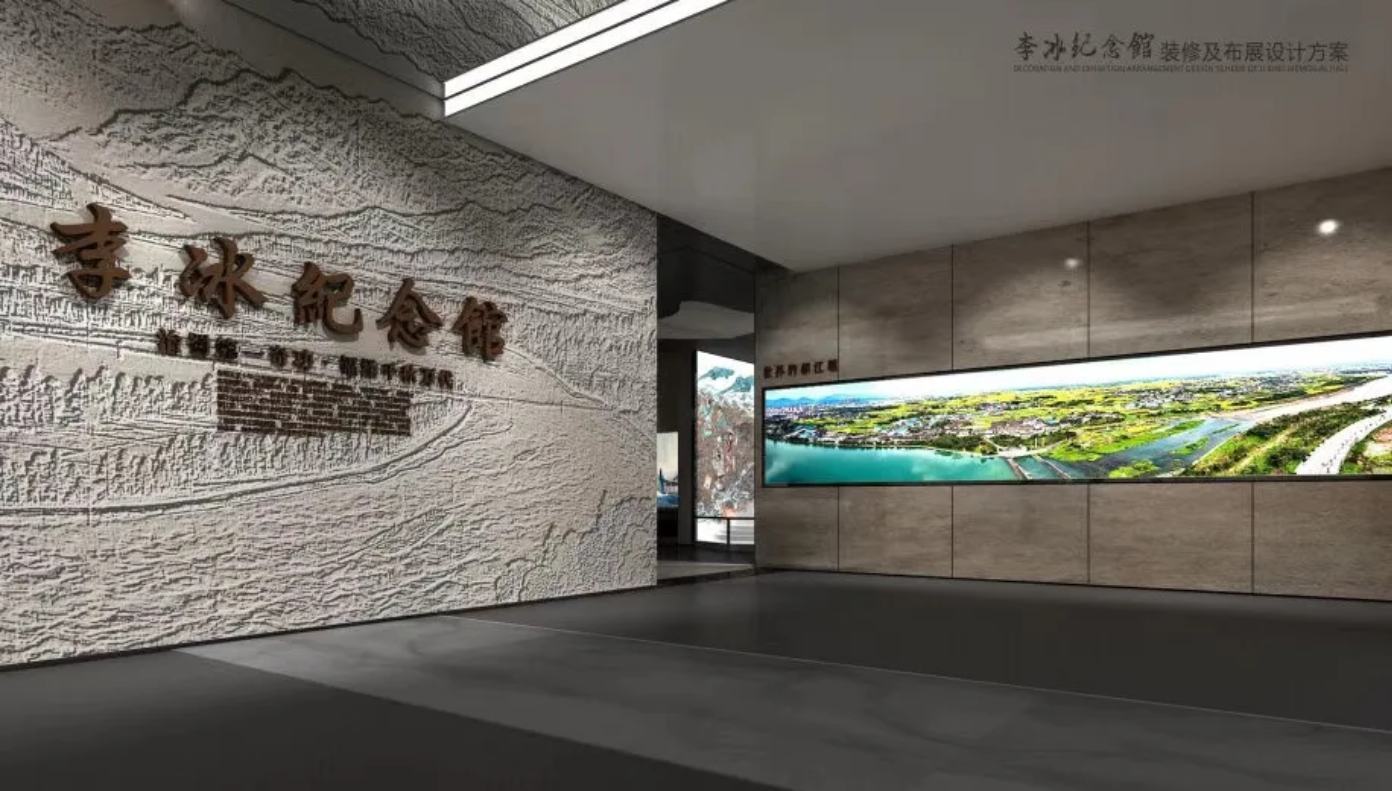

李冰纪念馆(网图)

项目解析

项目实施

采集设备:FARO S150 三维激光扫描仪 、碳纤维摄影伸缩脚架

测距精度:±1mm

采集人员:2名(数据采集+纹理采集)

采集时间:1天

数据处理:3天

单体建模:7天

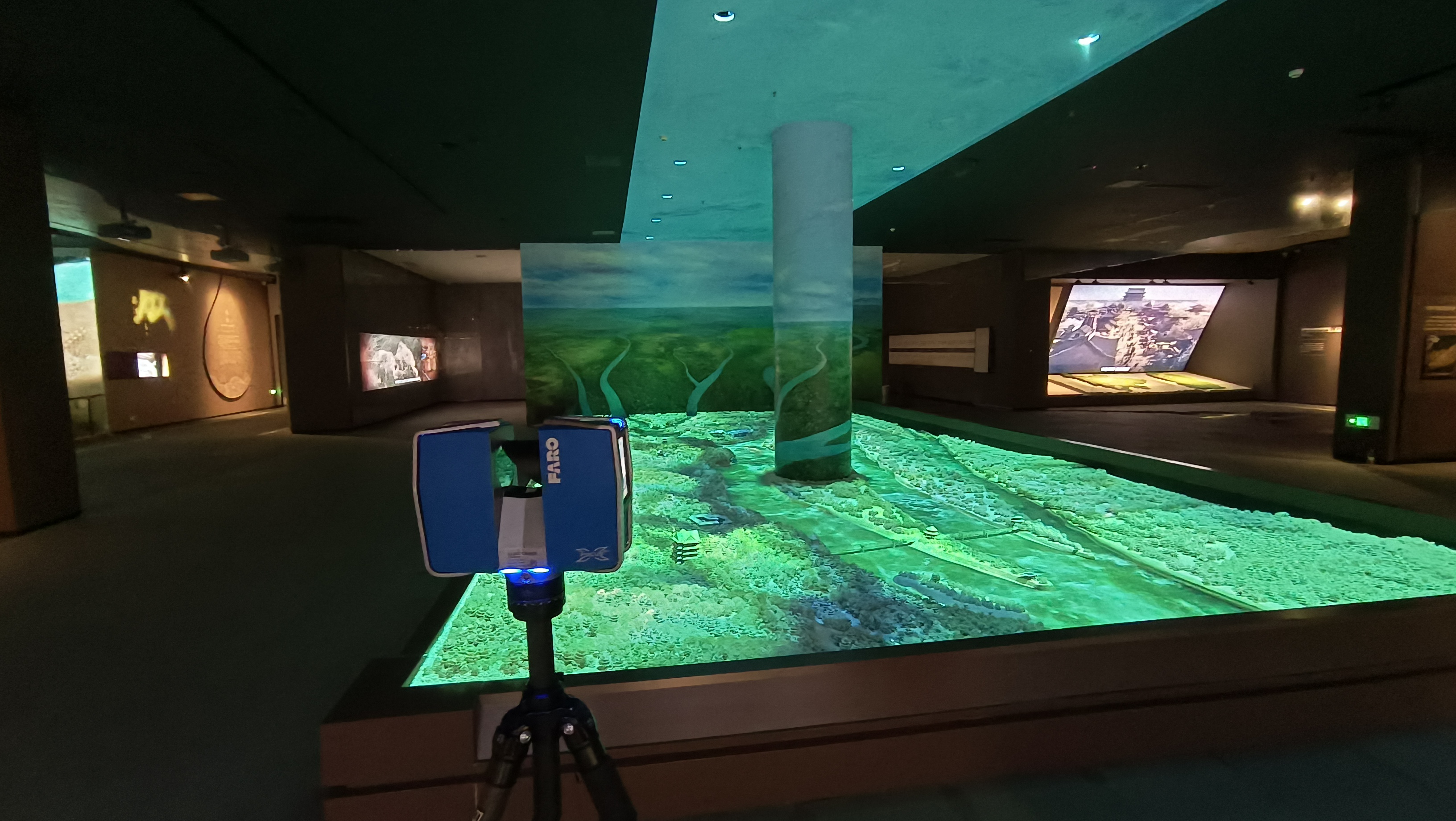

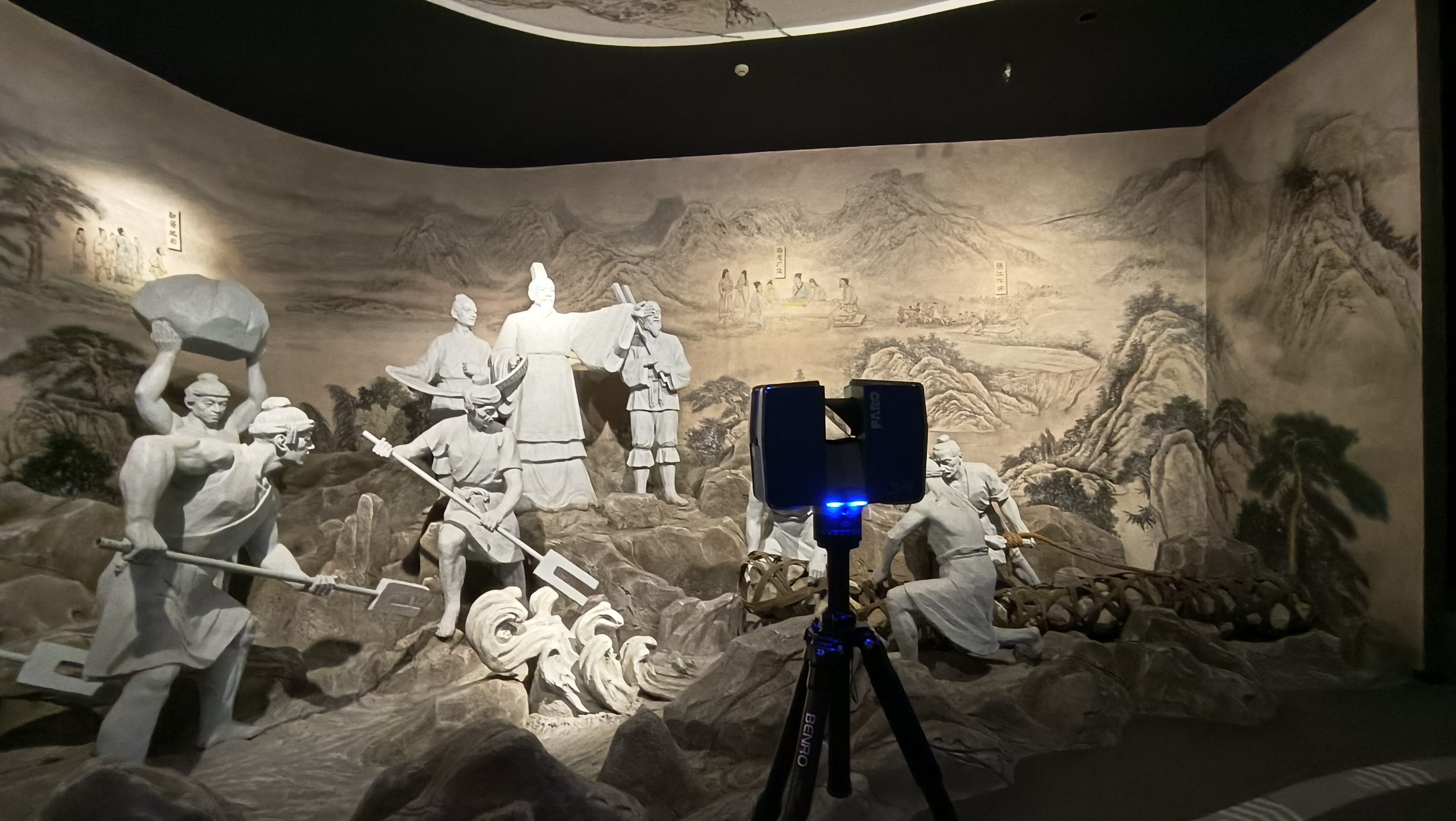

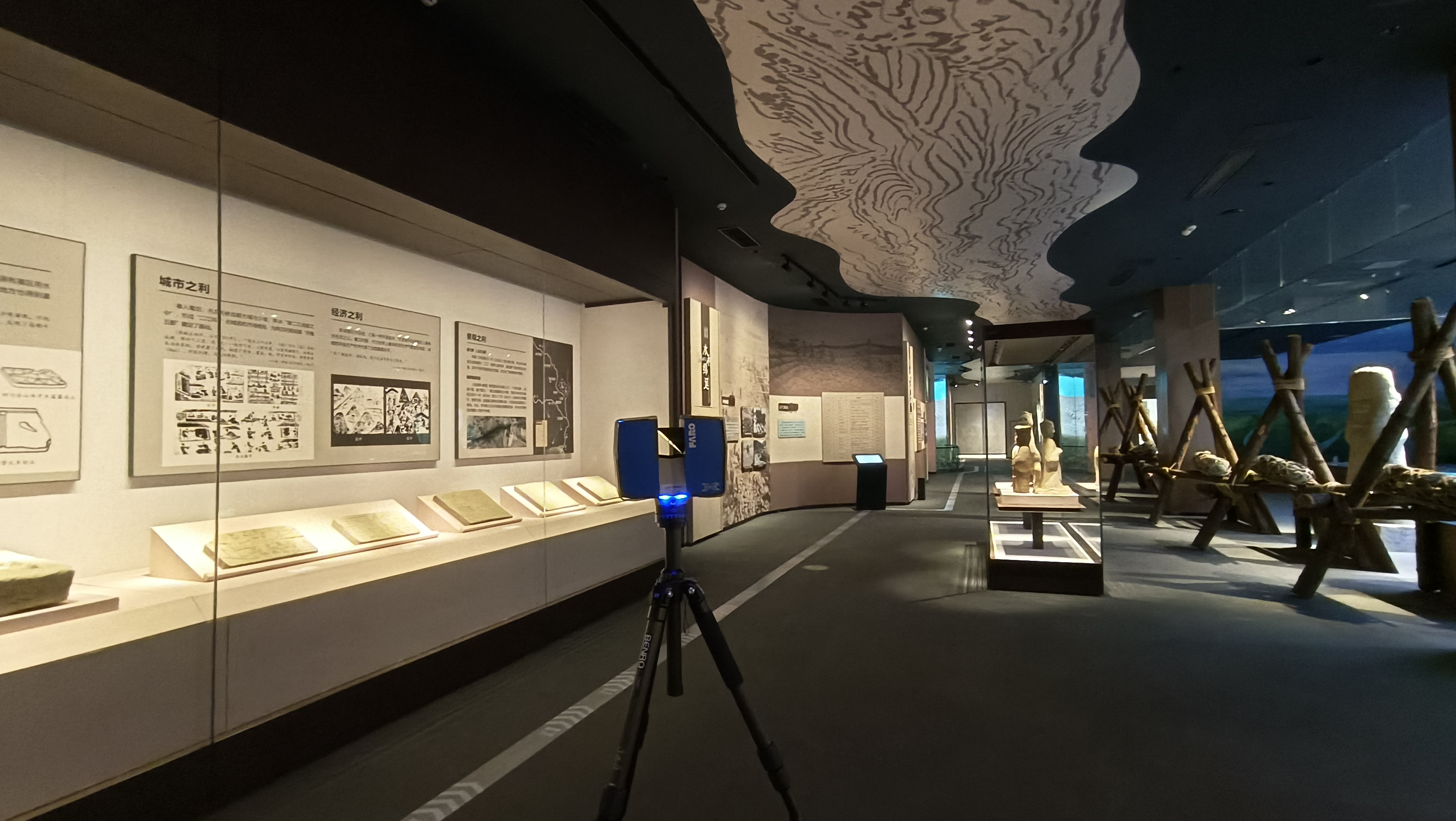

外业数据采集

博物馆数字孪生_三维场景建模_三维可视化展示

现场作业-1

博物馆数字孪生_三维场景建模_三维可视化展示

现场作业-2

博物馆数字孪生_三维场景建模_三维可视化展示

现场作业-3

博物馆数字孪生_三维场景建模_三维可视化展示

现场作业-4



内业数据处理

整理数据

将采集后的数据整合拼接,照片分组归类

博物馆数字孪生_三维场景建模_三维可视化展示

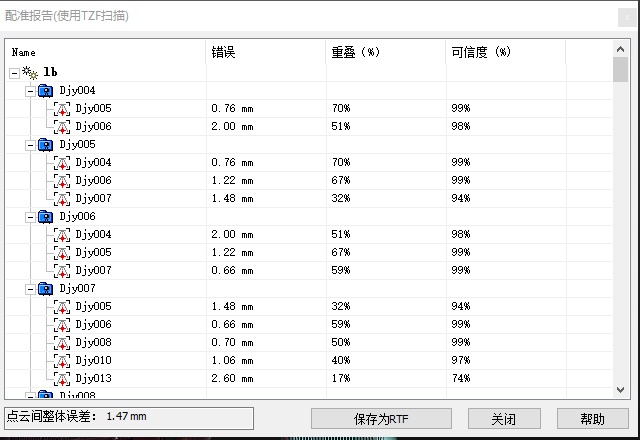

数据整体拼接精度

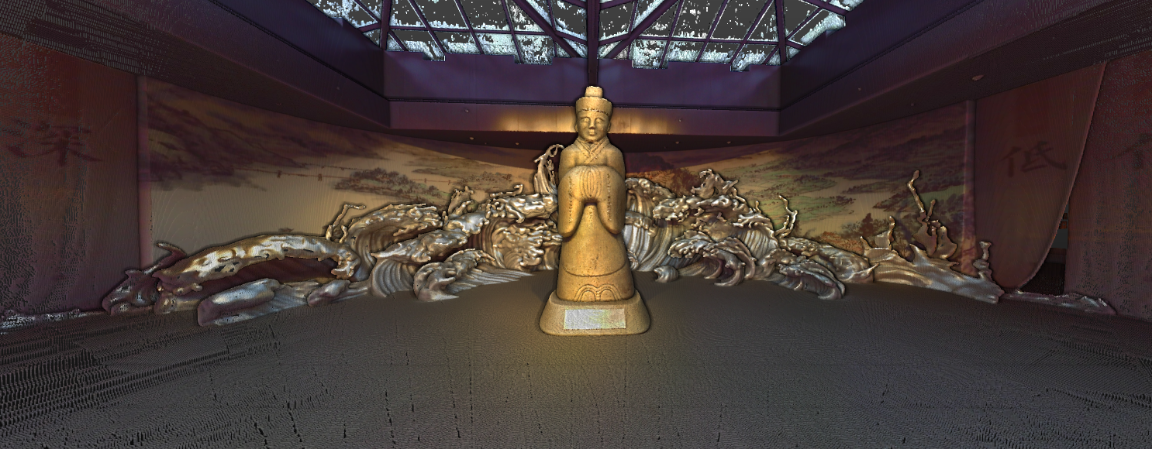

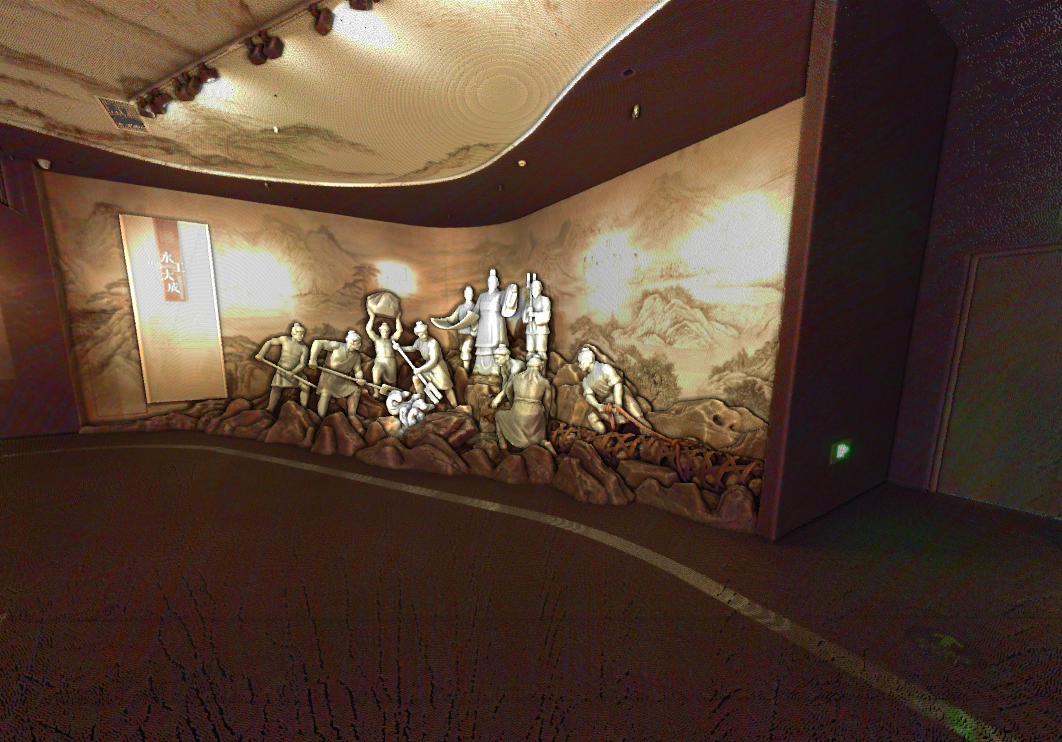

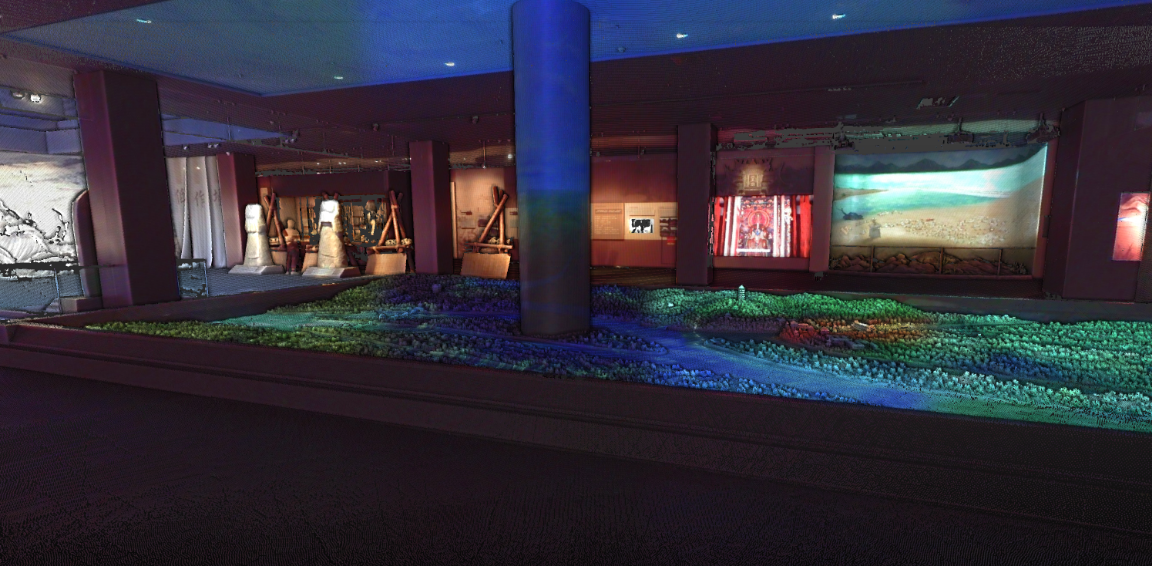

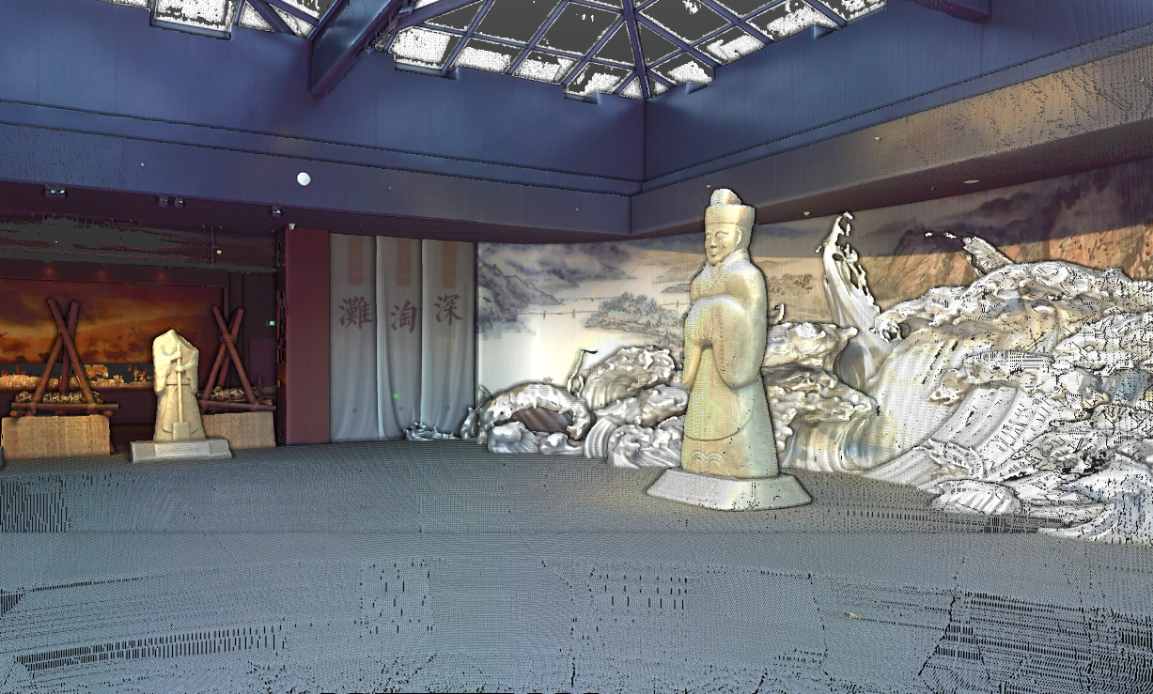

博物馆数字孪生_三维场景建模_三维可视化展示

点云数据截图-1

博物馆数字孪生_三维场景建模_三维可视化展示

点云数据截图-2

博物馆数字孪生_三维场景建模_三维可视化展示

点云数据截图-3

博物馆数字孪生_三维场景建模_三维可视化展示

点云数据截图-4

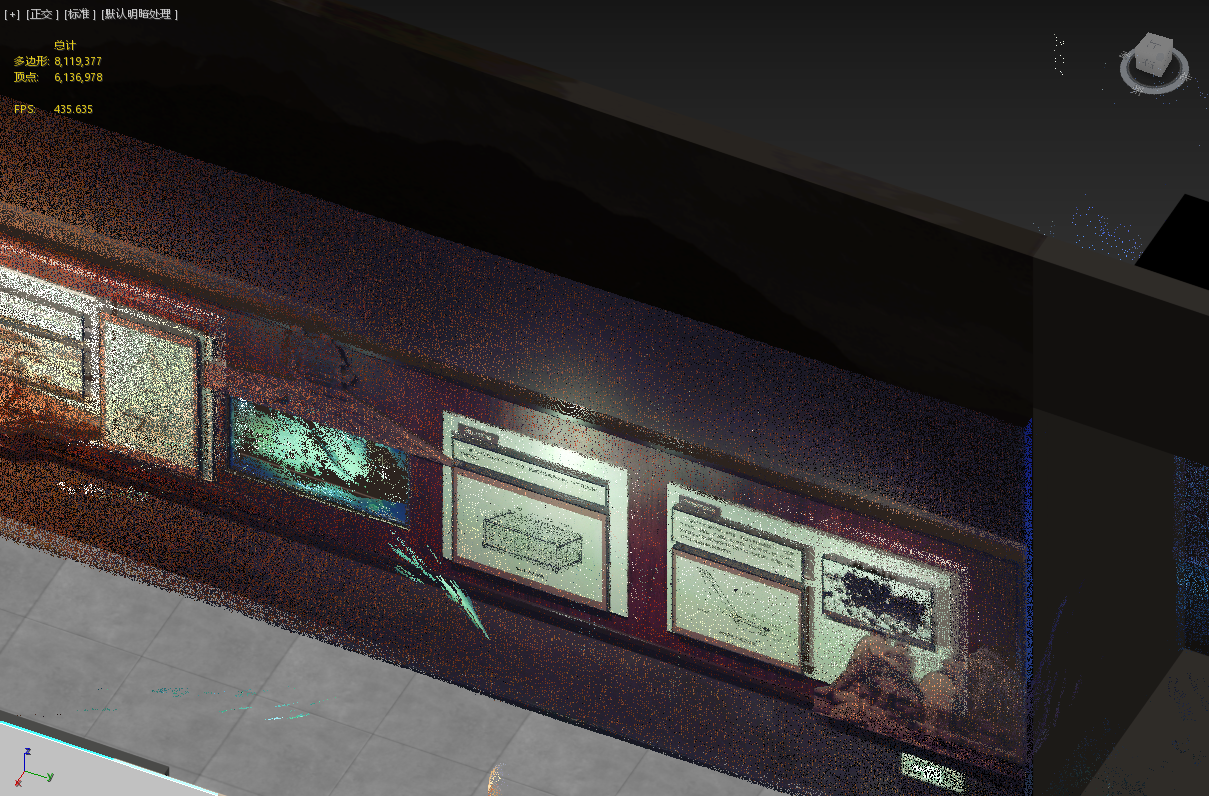

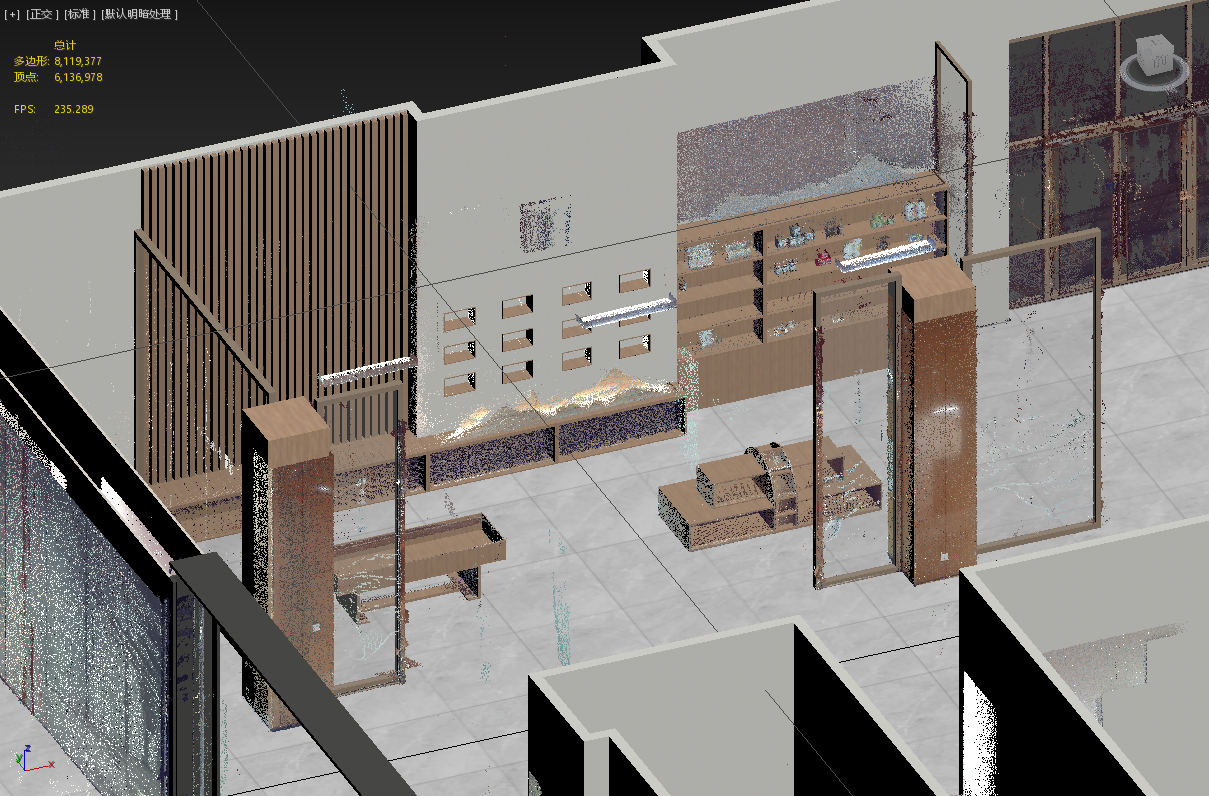

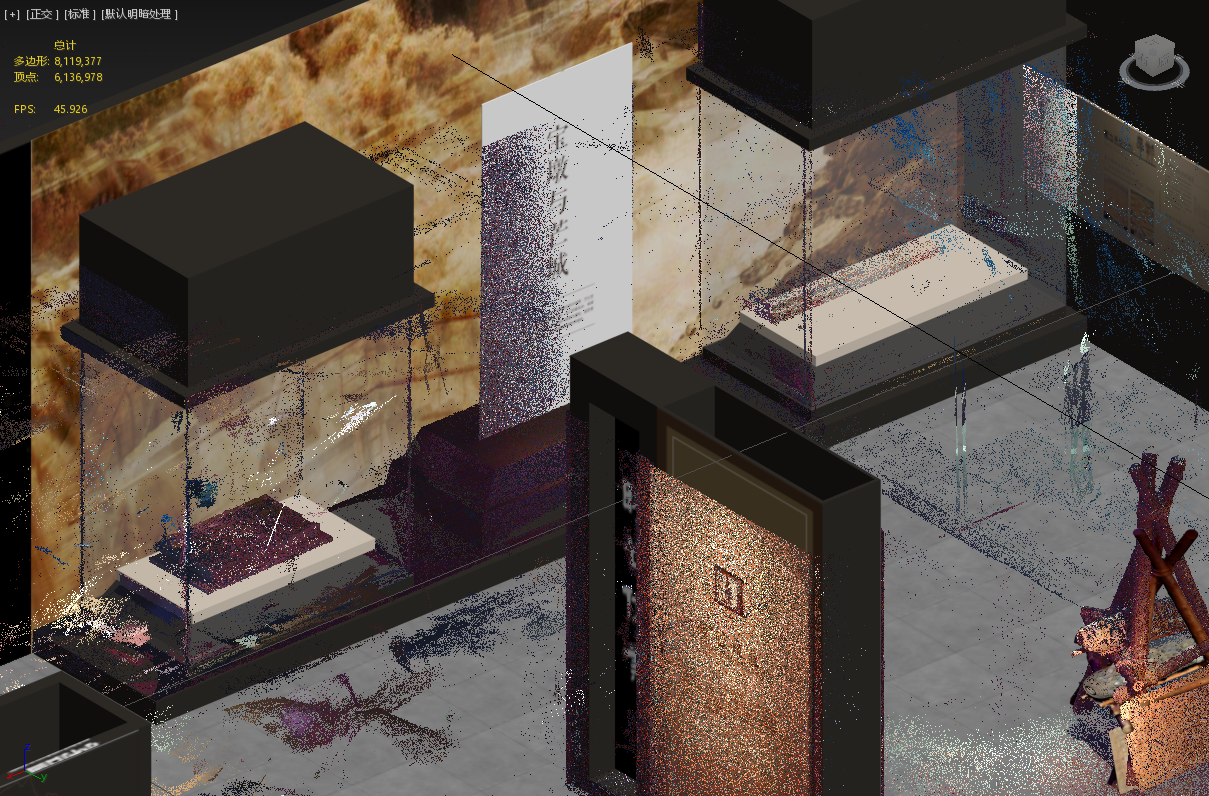

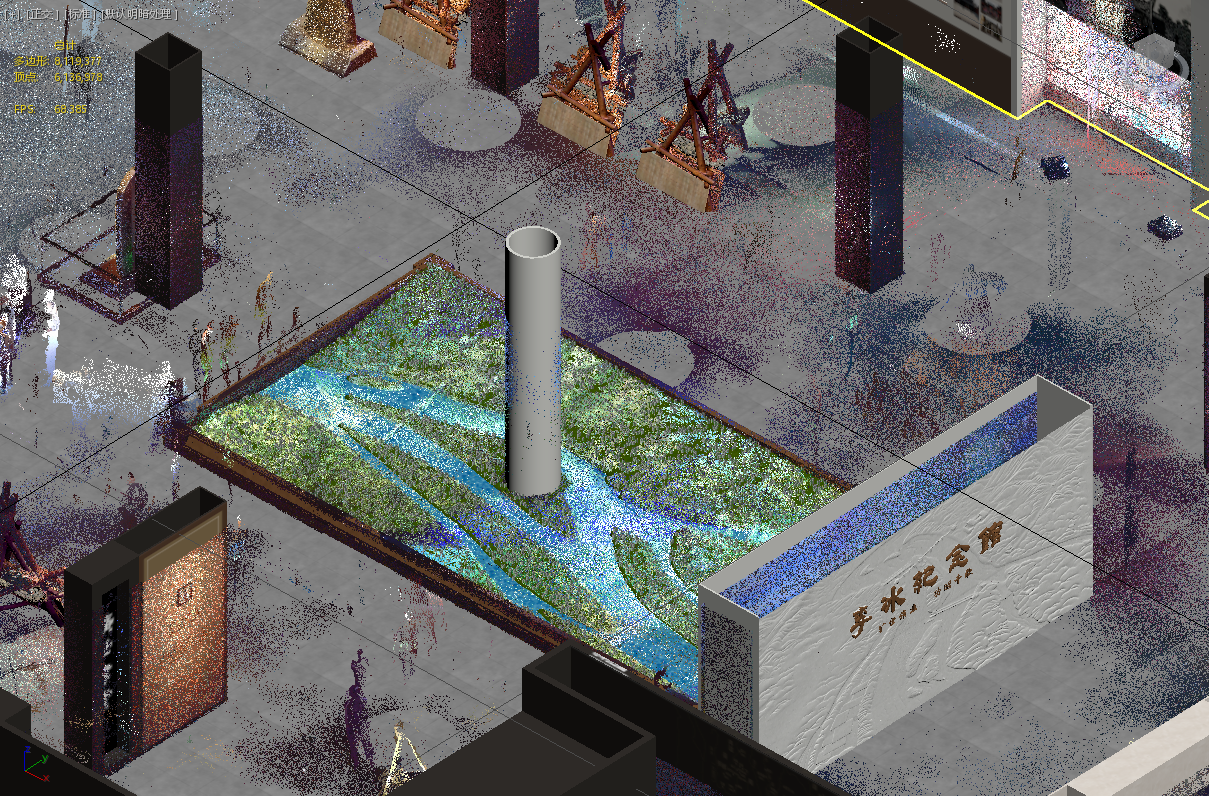

依据点云重构模型

博物馆数字孪生_三维场景建模_三维可视化展示

点云+模型-1
博物馆数字孪生_三维场景建模_三维可视化展示
点云+模型-2
博物馆数字孪生_三维场景建模_三维可视化展示
点云+模型-3
博物馆数字孪生_三维场景建模_三维可视化展示
点云+模型-4

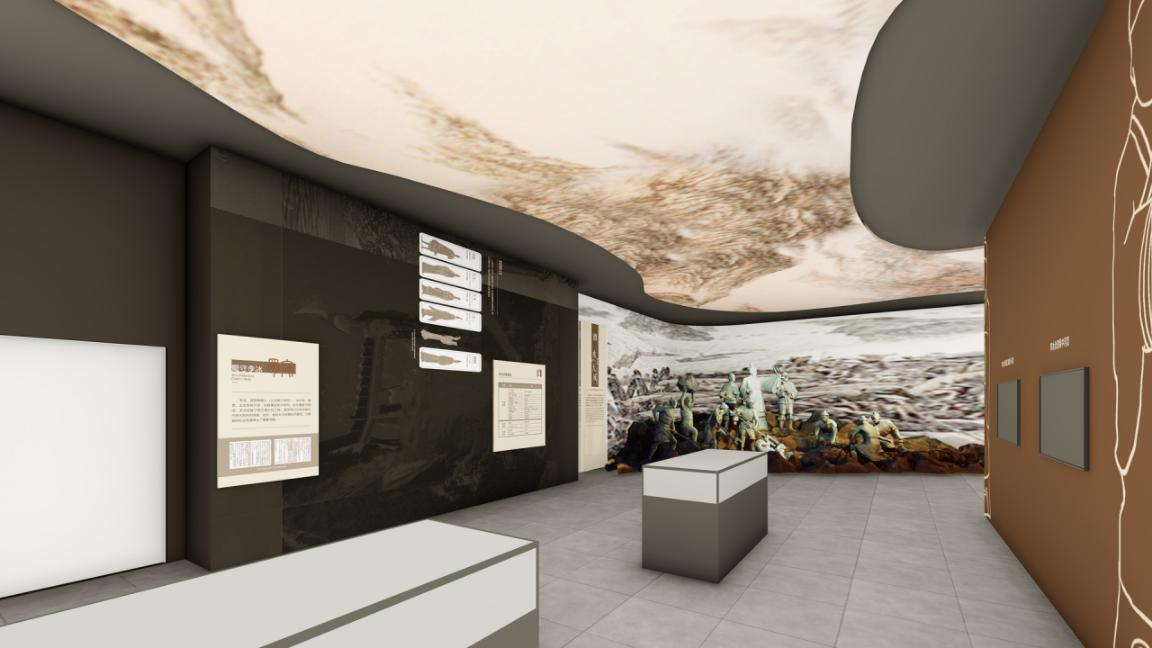

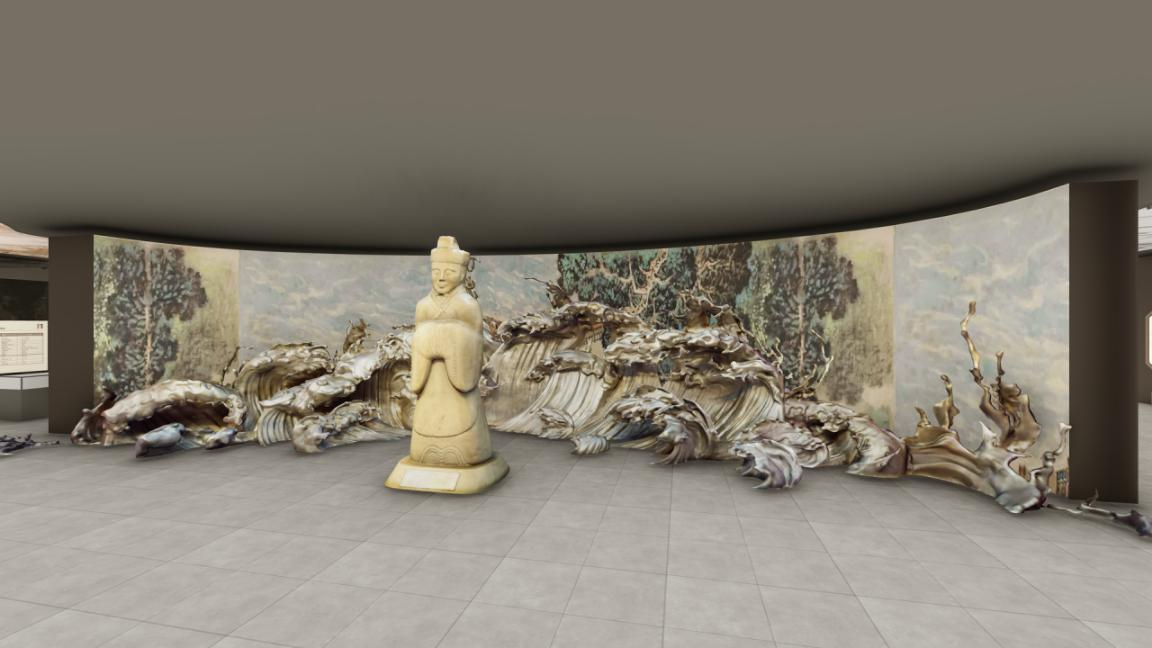

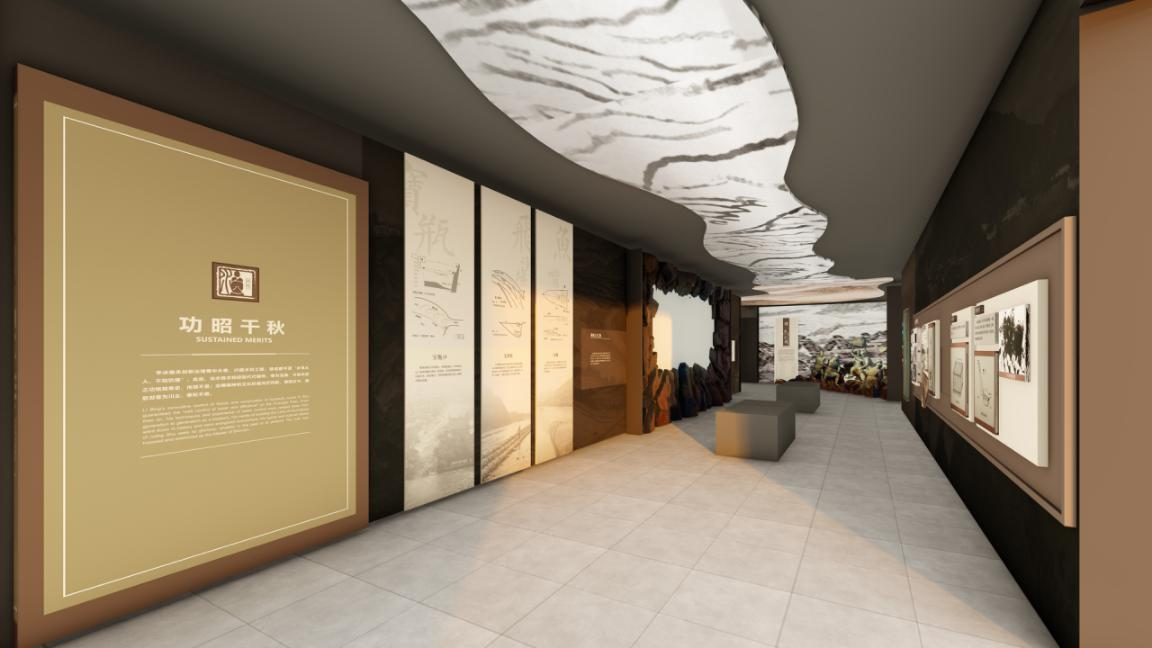

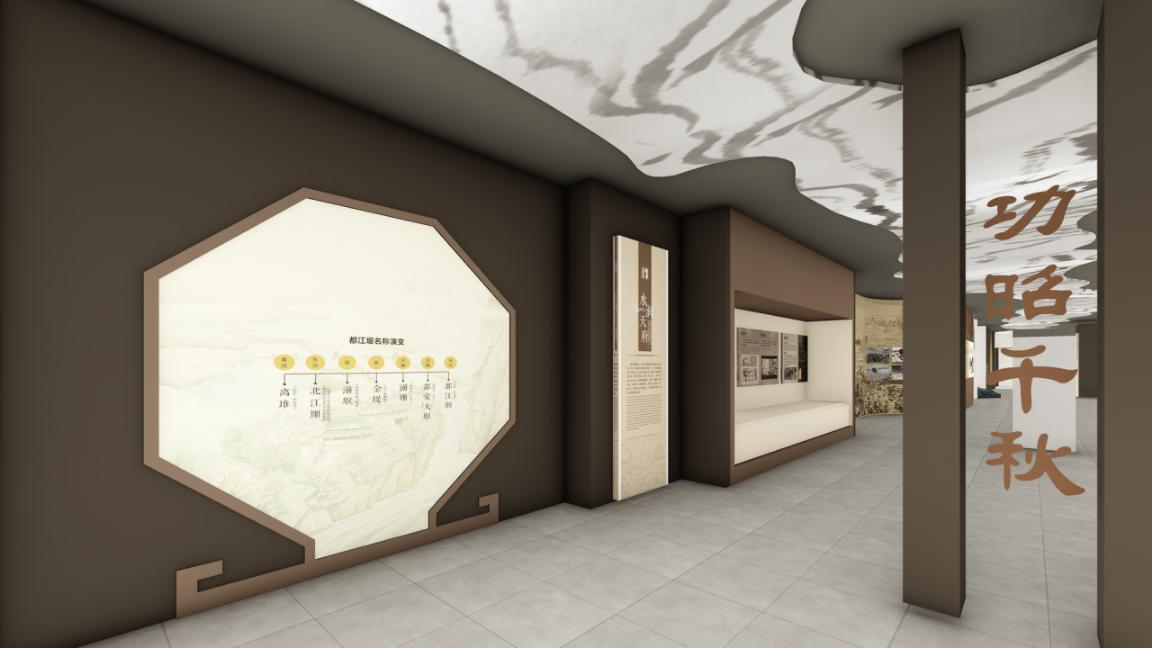

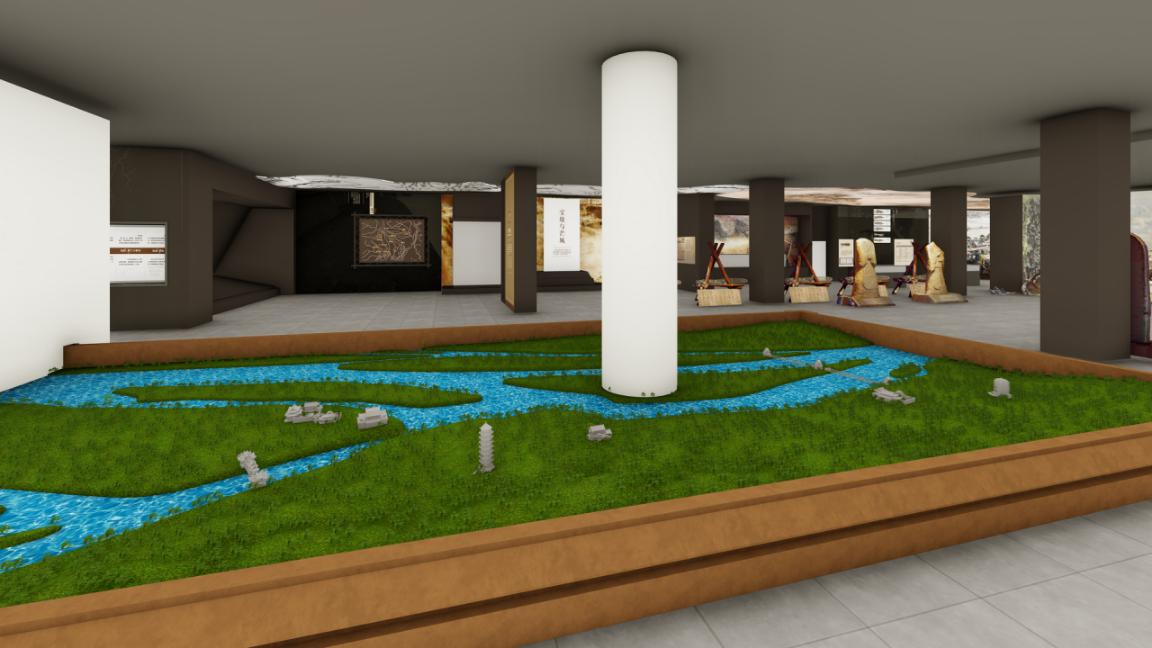

博物馆数字孪生_三维场景建模_三维可视化展示
后期模型渲染截图1
博物馆数字孪生_三维场景建模_三维可视化展示
后期模型渲染截图2

博物馆数字孪生_三维场景建模_三维可视化展示

后期模型渲染截图3

博物馆数字孪生_三维场景建模_三维可视化展示

后期模型渲染截图4
博物馆数字孪生_三维场景建模_三维可视化展示
后期模型渲染截图5

项目小结

利用实景点云将博物馆场景真实还原,重构模型使得减小模型体量,网上展示便于加载,疫情当前增加了如线上教育,线上会议等,现在还可以线上旅游,丰富了居家生活,随着线上系统的完成,从而使得更多人了解李冰的生平、功绩成就、治水理念、河工技术等内容,进而了解李冰水利工程对什邡农耕文化及现代水利的巨大贡献,深入阐发李冰的治水思想理念、人文精神、现实意义!
