钢结构安装检测解决方案

项目背景

随着科技的发展,各种钢结构设计在不断智能化、现代化、国际化,复杂钢结构建筑也不断被设计出来。为提高工作效率,拼接技术与现代化技术的结合是钢结构科学技术未来的重要研究方向。

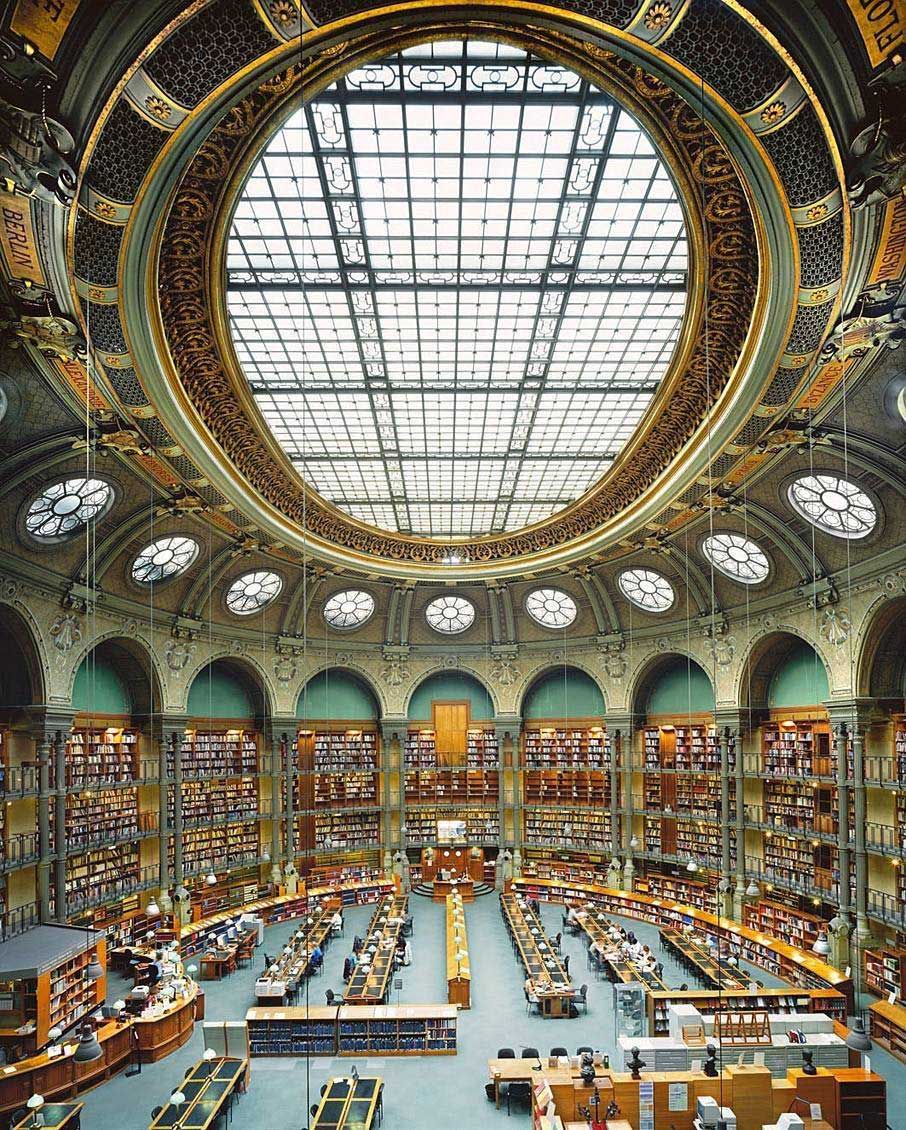

华为培训中心位于东莞松山湖高新技术产业开发区,该培训中心依据法国国家图书馆设计图,将法国国家图书馆1:1在东莞原貌再现。图书馆的3层步廊分别才用钢结构搭建,并在钢结构上铺设浮雕板,为了确保每块浮雕版与对应位置的钢结构完全吻合,需要对钢结构进行三维数据采集,进行安装检验,并对浮雕版进行预安装。

钢结构安装检测解决方案

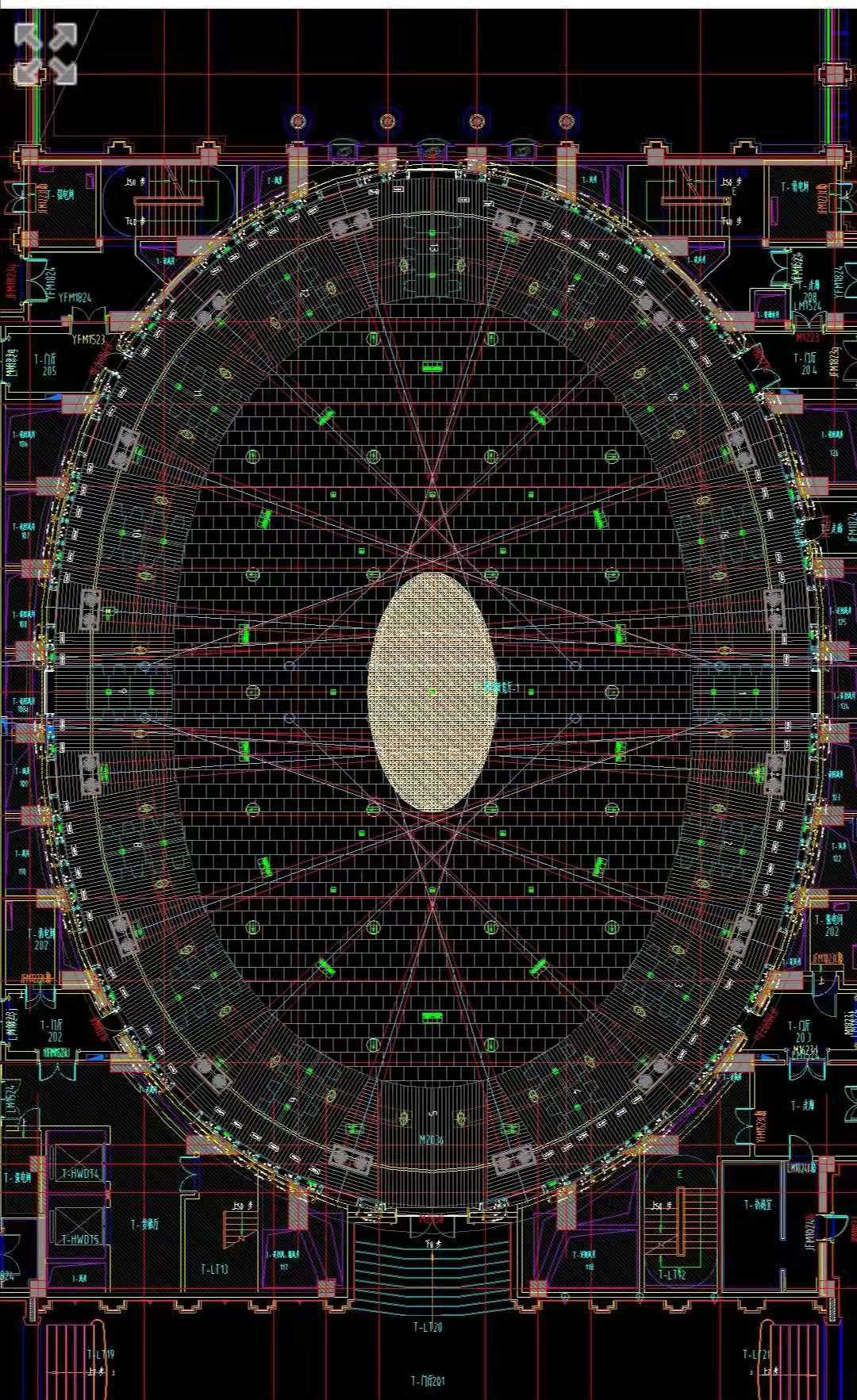

设计图

 项目要求

  1. 图书馆三层钢结构现状三维数据采集。
  2. 提交完整的三维点云图,绘制二维平面图,提取圆柱的点位数据。
  3. 根据点云建三维模型。
  4. 测站拼接精度<3mm,并提交拼接报告。

现场数据采集

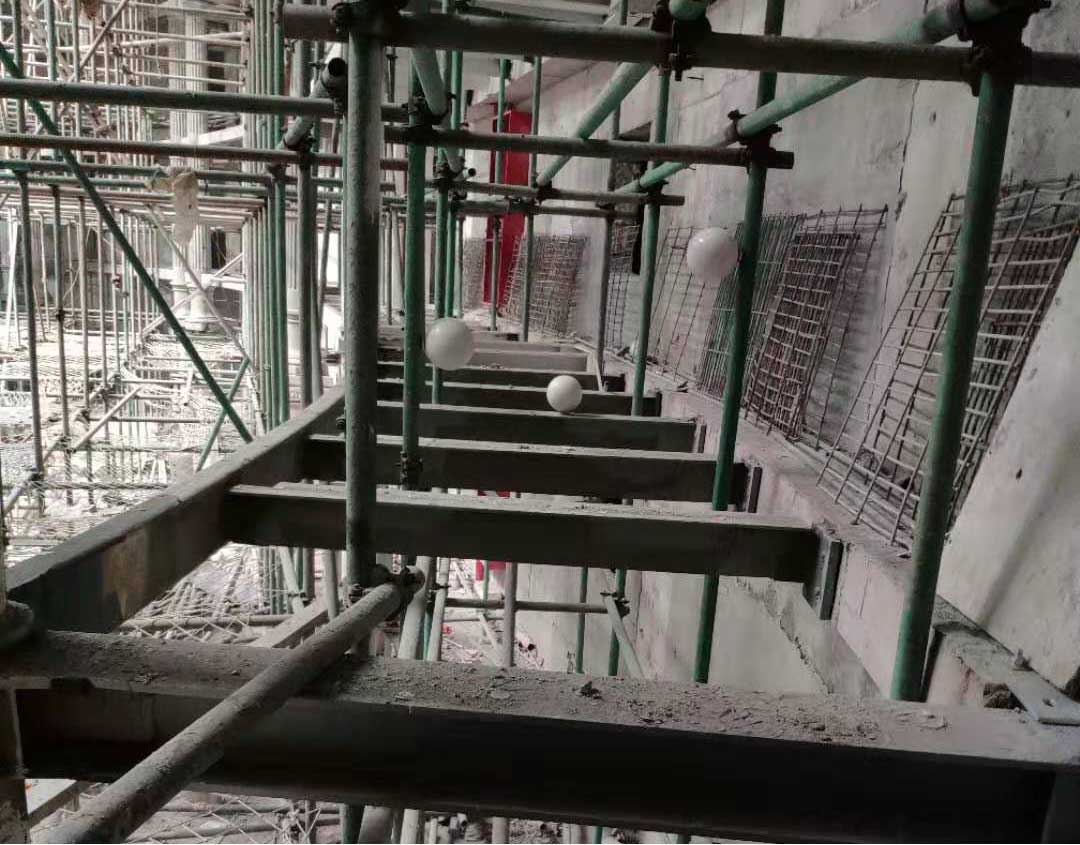

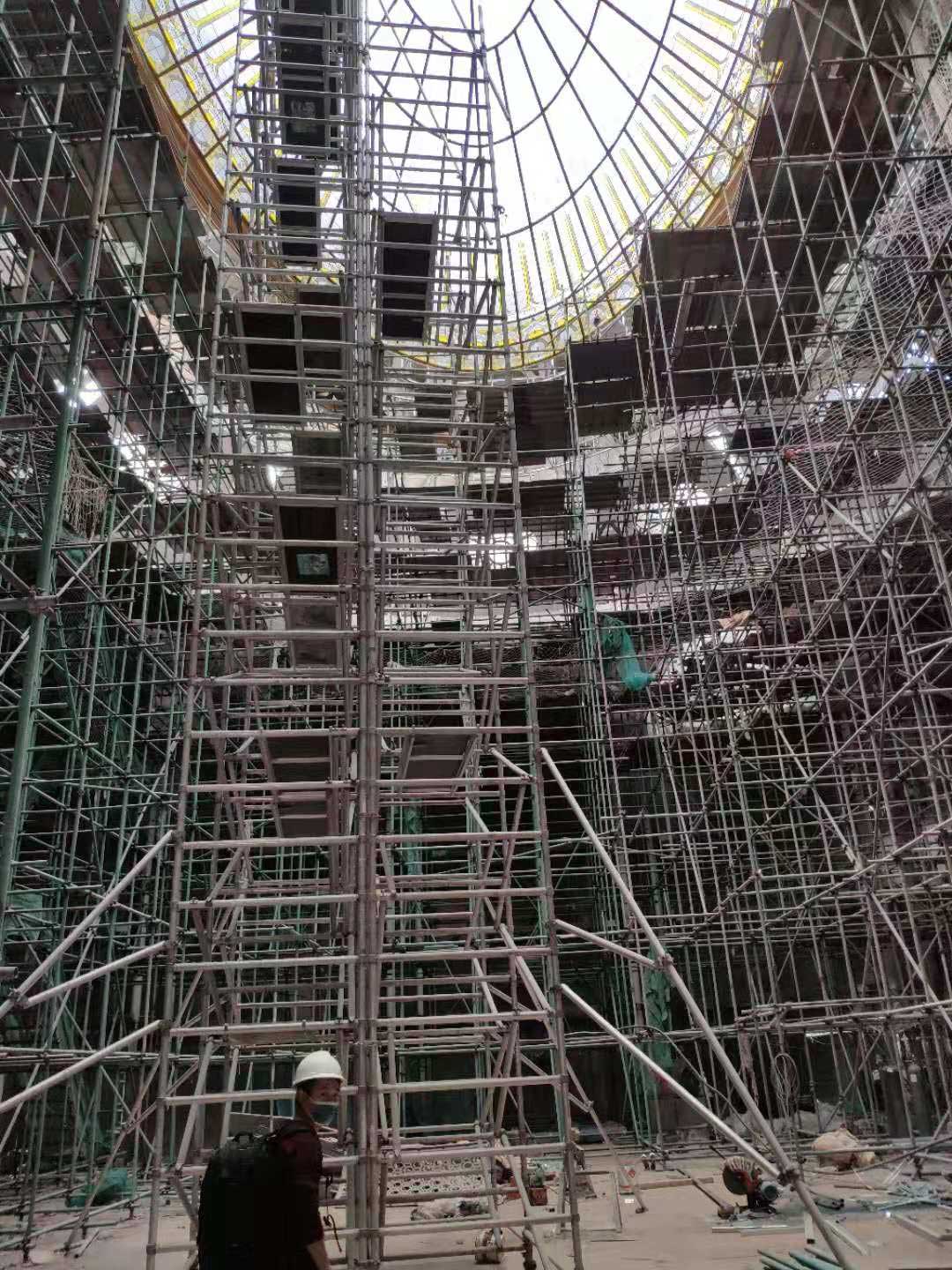

为了获取全面精准的现场数据,根据该项目的要求,我们选用FARO S350对建筑现场进行三维数据采集。由于现场手脚架比较多遮挡严重,我们在每一层做了控制点,三层数据独立采集。

钢结构安装检测解决方案

钢结构安装检测解决方案

内业数据处理:

  • 将每一层各测站数据导入FARO Scene软件中进行每层点云拼接。
  • 去除多余的脚手架数据,留下完整的步廊钢结构点云数据。
  • 在CAD中基于点云绘制平面图。
  • 提取圆柱位置信息。
  • 将绘制的平面图与设计图进行对比检验。
  • 将钢构的三维模型与浮雕版模型做预拼装。

钢结构安装检测解决方案

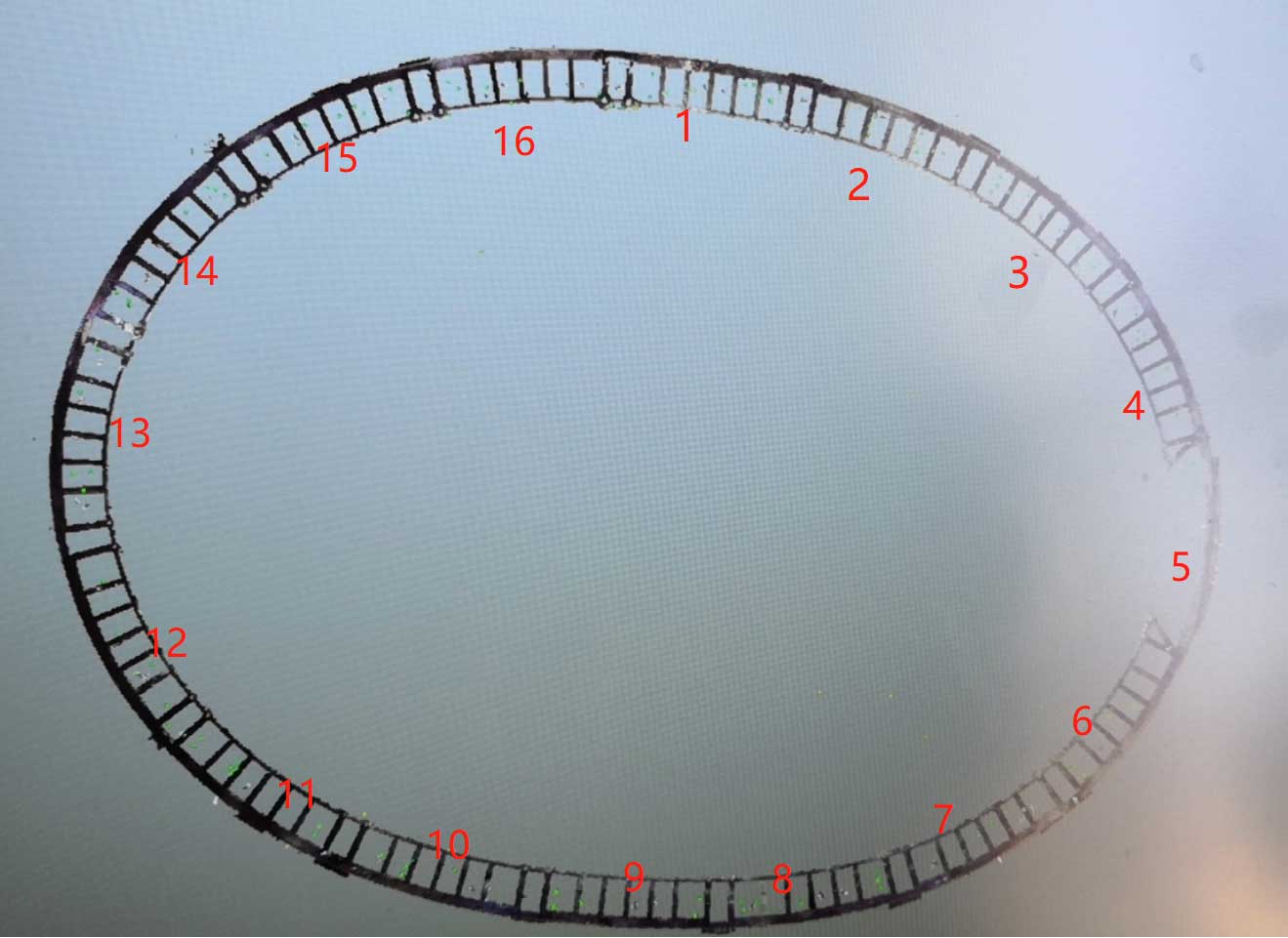

刚构点云图



钢结构安装检测解决方案

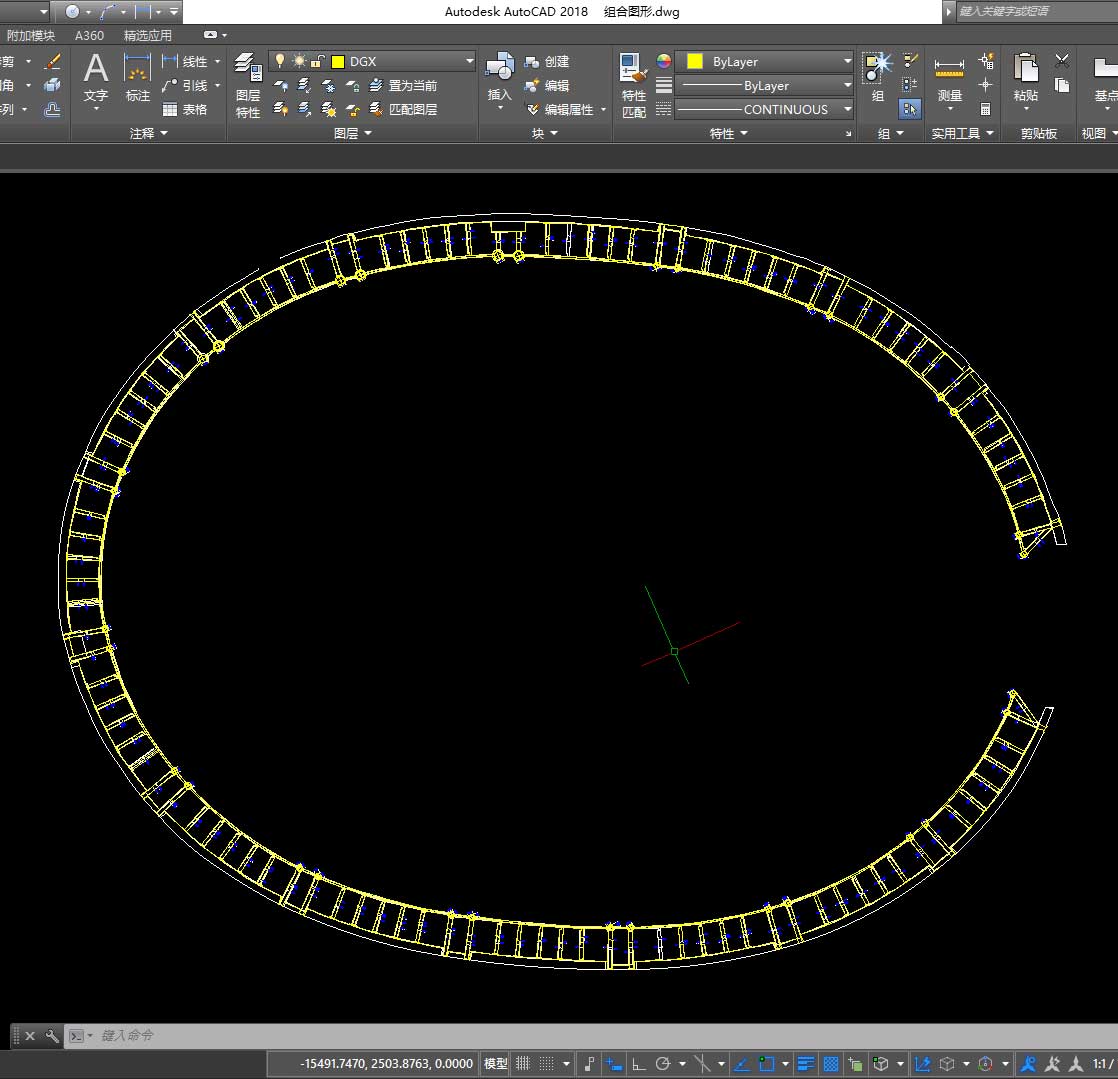

钢构平面图

钢结构安装检测解决方案

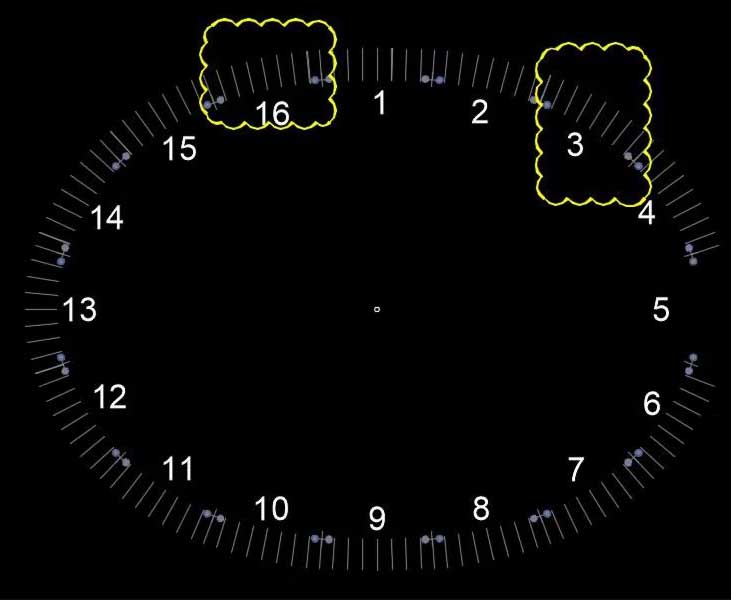

圆柱点位图

总结

通过三维激光扫描仪的基础扫描,可以搜集作业现场的完整三维信息,这些重要的基础信息为华为培训中心的建造、安装提供了重要的数据资料,也为日后的维修及改扩建工程提供了详细,完整,高精度,高可靠性的参照数据。
