三维激光扫描技术介绍

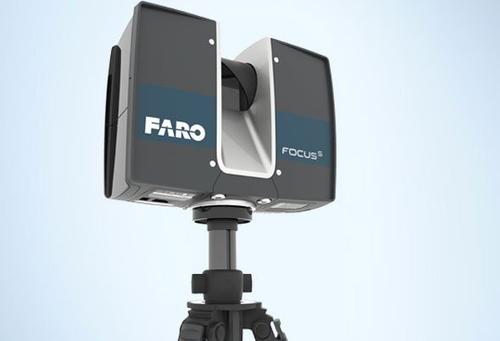

三维激光扫描系统主要由三维激光扫描仪、计算机、电源供应系统、支架以及系统配套软件构成。三维激光扫描仪作为三维激光扫描系统的主要组成部分,是由激光射器、接收器、时间计数器、马达控制可旋转的滤光镜、控制电路板、微电脑、CCD机以及软件等组成,是测绘领域继GPS技术之后的一次技术革命。它突破了传统的单点测量方法,具有高效率、高精度的独特优势。三维激光扫描技术能够提供扫描物体表面的三维点云数据,因此可以用于获取高精度高分辨率的数字地形模型。

技术背景

三维激光扫描技术是上世纪九十年代中期开始出现的一项高新技术,是继GPS空间定位系统之后又一项测绘技术新突破。它通过高速激光扫描测量的方法,大面积高分辨率地快速获取被测对象表面的三维坐标数据。可以快速、大量的采集空间点位信息,为快速建立物体的三维影像模型提供了一种全新的技术手段。由于其具有快速性,不接触性,实时、动态、主动性,高密度、高精度,数字化、自动化等特性,其应用推广很有可能会像GPS一样引起测量技术的又一次革命。

技术原理

三维激光扫描技术是近年来出现的新技术,在国内越来越引起研究领域的关注。它是利用激光测距的原理,通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息,可快速复建出被测目标的三维模型及线、面、体等各种图件数据。由于三维激光扫描系统可以密集地大量获取目标对象的数据点,因此相对于传统的单点测量,三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。该技术在文物古迹保护、建筑、规划、土木工程、工厂改造、室内设计、建筑监测、交通事故处理、法律证据收集、灾害评估、船舶设计、数字城市、军事分析等领域也有了很多的尝试、应用和探索。三维激光扫描系统包含数据采集的硬件部分和数据处理的软件部分。按照载体的不同,三维激光扫描系统又可分为机载、车载、地面和手持型几类。
应用扫描技术来测量工件的尺寸及形状等原理来工作。主要应用于逆向工程,负责曲面抄数,工件三维测量,针对现有三维实物(样品或模型)在没有技术文档的情况下,可快速测得物体的轮廓集合数据,并加以建构,编辑,修改生成通用输出格式的曲面数字化模型。

技术分类

按测量方式,可分为基于脉冲式;基于相位差;基于三角测距原理。
按用途,可分为为室内型和室外型。也就是长距离和短距离的不同。一般基于相位差原理的三维激光扫描仪测程较短,只有百米左右。而基于脉冲式原理的三维激光扫描仪测程较长,测程可达6公里。

基本功能

三维测量真彩色点云,传统测量概念里,所测的的数据输出的都是二维结果(如CAD出图),在测量仪器里全站仪,GPS比重居多,但测量的数据都是二维形式的, 在逐步数字化的今天,三维已经逐渐的代替二维,因为其直观是二维无法表示的,三维激光扫描仪每次测量的数据不仅仅包含X,Y,Z点的信息,还包括R,G,B颜色信息,同时还有物体反射率的信息,这样全面的信息能给人一种物体在电脑里真实再现的感觉,是一般测量手段无法做到的。
快速扫描是扫描仪诞生产生的概念,在常规测量手段里,每一点的测量费时都在2-5秒不等,更甚者,要花几分钟的时间对一点的坐标进行测量,在数字化的今天,这样的测量速度已经不能满足测量的需求,三维激光扫描仪的诞生改变了这一现状,一开始每秒1000点的测量速度已经让测量界大为惊叹,而脉冲扫描仪(scanstation2)速度已经达到50000点每秒,相位式扫描仪Surphaser三维激光扫描仪扫描速度已经达到120万点每秒,这是三维激光扫描仪对物体详细描述的基本保证,古遗迹,工厂管道,隧道,地形等复杂的领域无法测量已经成为过去式。
