钢结构安装检测对比解决方案      钢结构安装检测对比解决方案,随着建筑业BIM技术和装配式建筑的发展,建筑设计风格变化,建筑结构类型越来越多,异性建筑随处可见,三维激光扫描技术开始应于建筑施工领域。

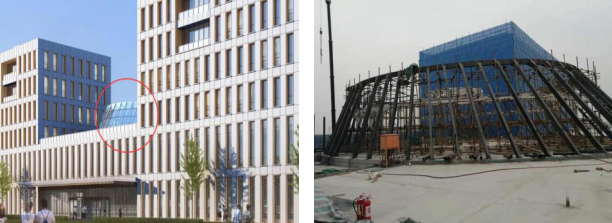

      某大厦幕墙工程,因其顶部穹顶造型特异,利用传统全站仪测量检测时会出现很多问题,因此采用三维激光扫描仪,对其异性钢结构进行三维数据采集。配合相应的点云处理分析软件应用于建筑钢结构工程的现场安装精度复核中,利用三维激光扫描技术的快速,高精度、大范围的特点取代传统的手段进行复杂空间钢结构的精度复核,并通过软件作出更加全面准确的精度分析,完美解决复杂空间钢结构安装精度复核困难的问题。
钢结构安装检测对比解决方案
       项目要求:

  1. 穹顶钢结构内外侧点云采集;
  2. 与BIM设计模型进行对比检测;
  3. 测距精度≤2mm;拼接精度≤3mm。

现场数据采集:
根据该项目的要求,为了全面获取精准现场数据,我们选用FARO X330三维激光扫描仪,配合标靶球对现场进行数据采集。
钢结构安装检测对比解决方案

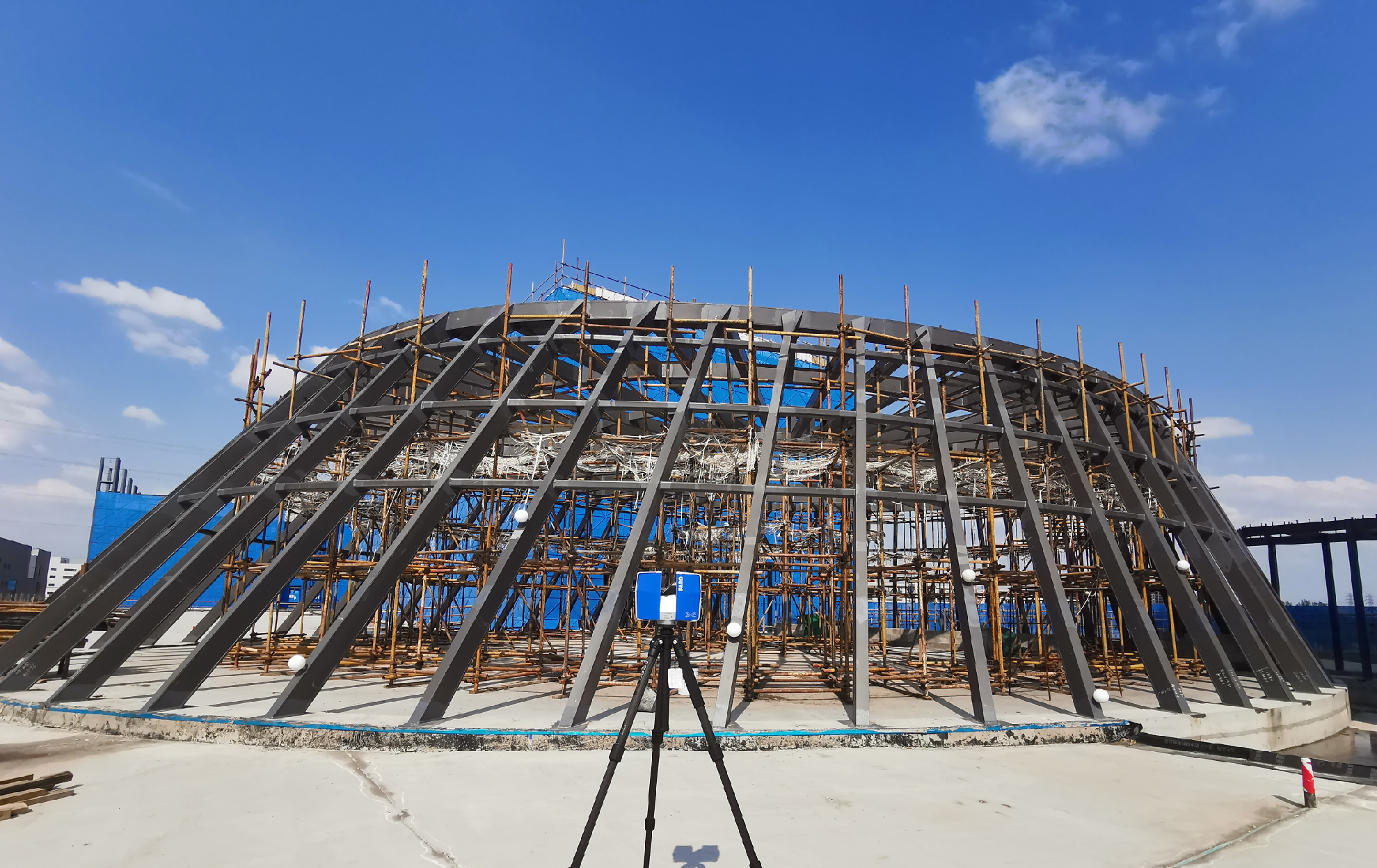

( 外业数据采集)

钢结构安装检测对比解决方案

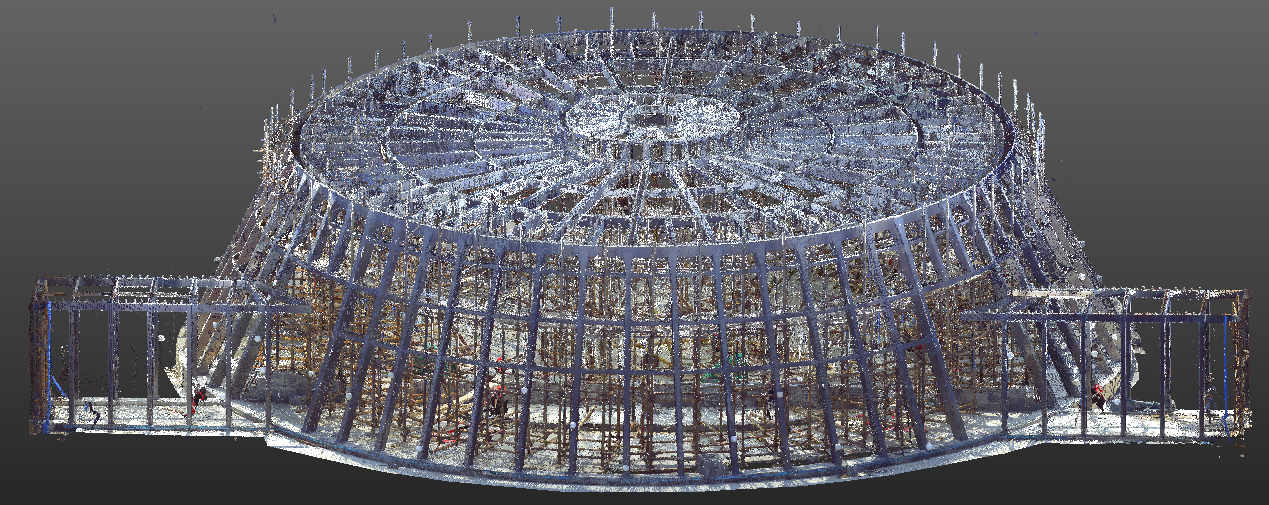

( 拼接完整点云)

内业数据处理:

  1. 将每一站点云数据导出,在FARO Scene软件中拼接去噪,对点云数据进行预处理。
  2. 把钢结构设计模型(钢结构设计常用软件Tekla)格式转换,转换成 Geomagic ControlX 可导入的格式。
  3. 在Geomagic ControlX中分别导入设计模型和现场点云数据,进行对比检测,出具PDF的检测报告。

钢结构安装检测对比解决方案

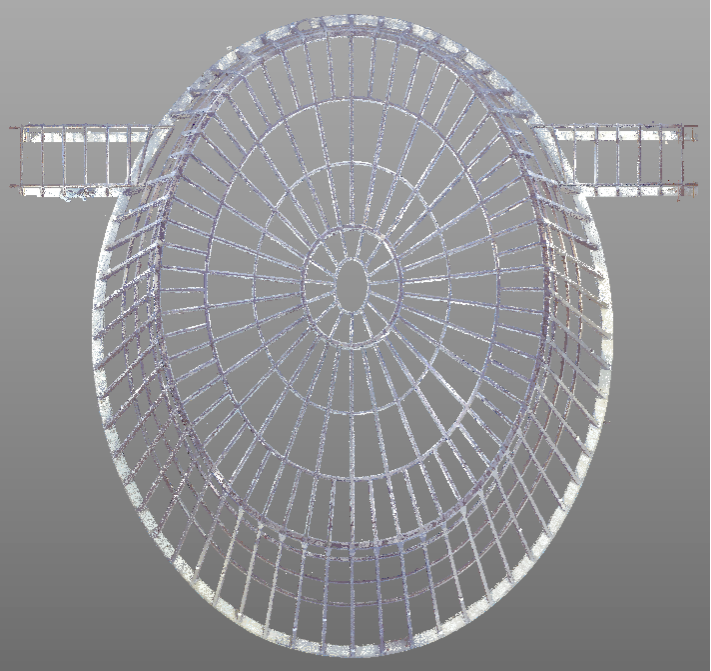

(钢结构处理好点云数据)

钢结构安装检测对比解决方案

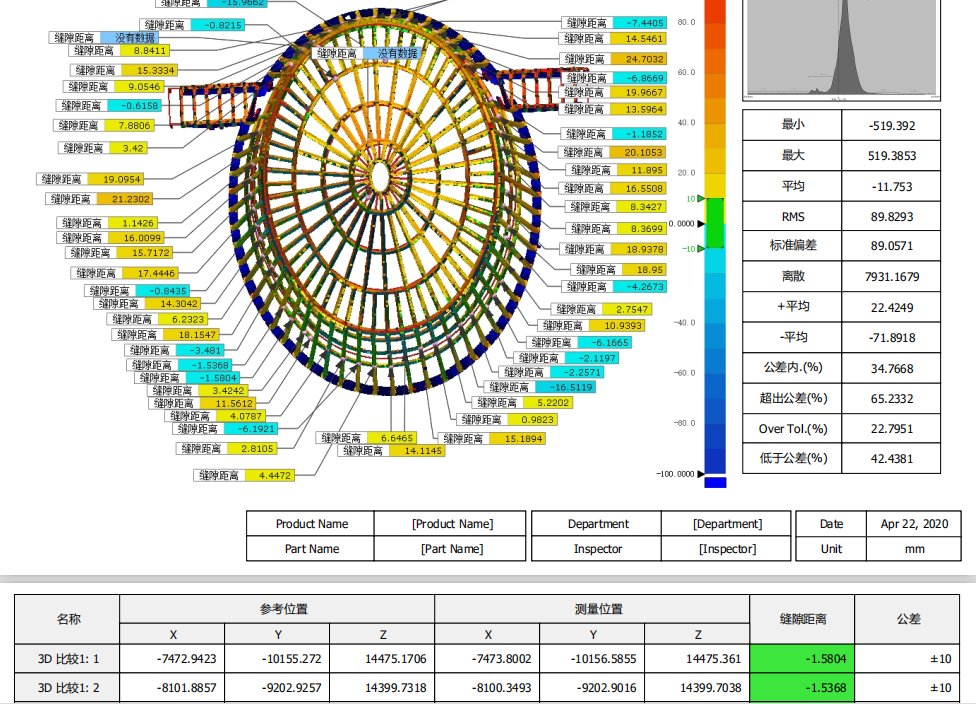

(对比检测报告)

项目总结
该项目从外业数据采集到提交成果报告只用了1天半的时间,比起传统检测方法,既高效又精准全面,对比色谱图还很直观。
三维激光扫描技术不但可以完成建筑结构的测绘,从而得到三维建筑模型,而且可以提高建筑工程质量检测的效率。随着建筑行业中BIM应用的推广,三维扫描+BIM的方式将会更多地应用到实际建筑工程项目当中。其高效率、高精度的独特优势将会在数字化、模型化中起着不可代替的作用。
