古建筑保护修缮三维测量解决方案

admin 行业案例评论13,8252字数 926阅读3分5秒阅读模式

获取古建筑的三维空间信息、点云数据,逆向还原古建筑的三维模型及二维图纸,实现数据共享,便于交流与汇报,建筑原始数据存档,为后续维护、翻新、修复,提供精准数据支持。

项目咨询

项目背景

考古发掘、古建保护、文物修缮、数字化存档、数字博物馆,三维激光扫描非接触测量,充分保护文物或发掘现场;快捷的信息采集,数据保存更详实;三维实体建模,高清影像贴图,数字化存档虚拟展示;数据更新快,为古迹的修缮和复制提供数据支撑。
三维激光扫描应用于古建筑修复测绘和数码相机结合对古建筑进行快速三维重建等,实现古建筑的数字化存档和展示,为研究中国古建筑研究和技术传承提供了重要资料,对发扬古建筑文化有重要意义。

项目要求

1,阁楼实景三维数据采集;
      2,建立实体三维模型,并加载高清纹理;
      3,绘制平面、立面、剖面图;
      4,网络共享;
      5,精度<2mm。

现场数据采集

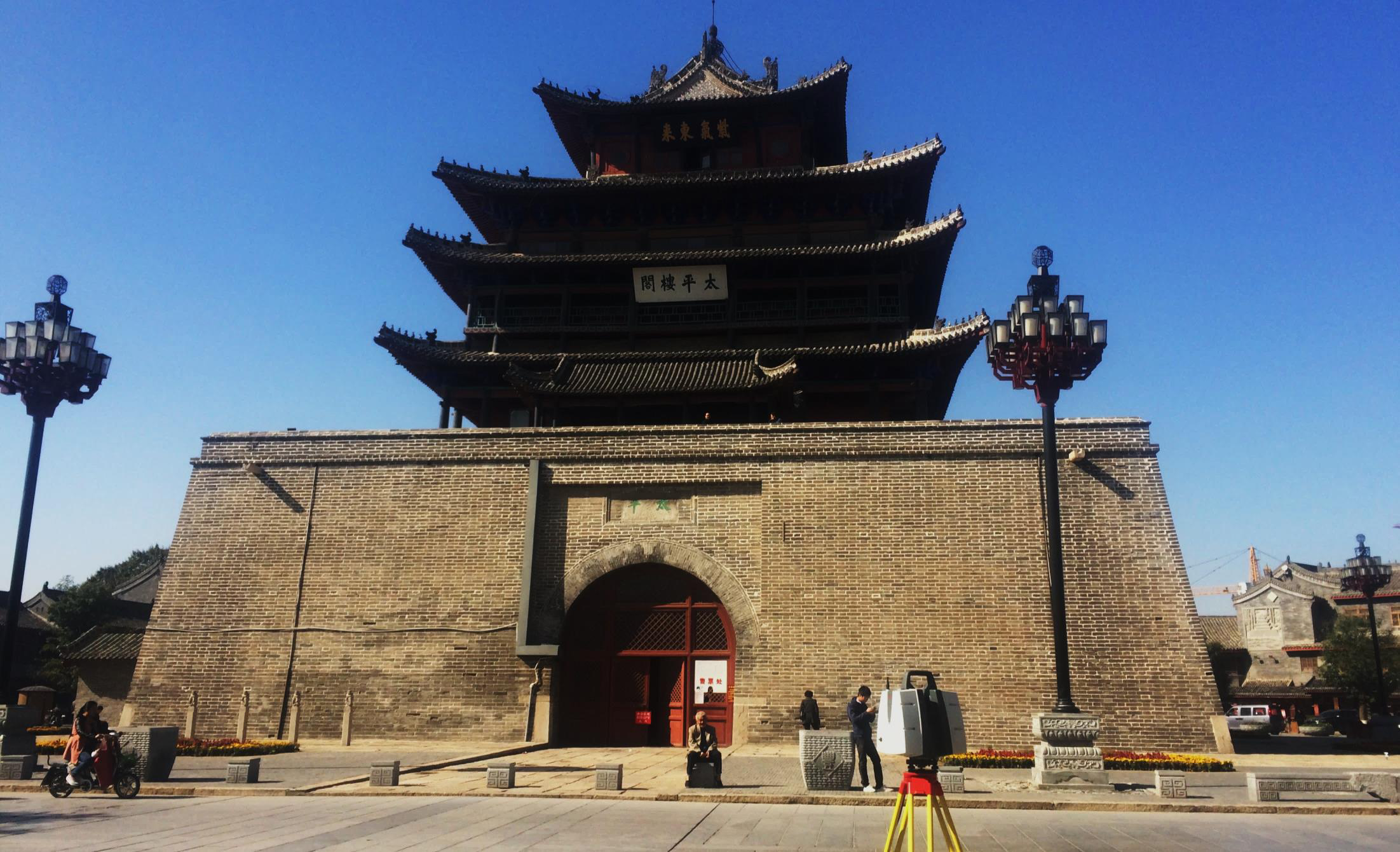

根据项目精度要求,为了获取全面精准的现场数据,我们选用了Leica P40三维激光扫描仪+佳能5D II数码相机对太平楼阁进行完整的数据采集。

古建筑保护修缮三维测量解决方案

内业数据处理

1,将每一站的扫描数据导出,在点云处理软件里进行点云数据拼接。
      2,去除多余噪点,留下我们需要的完整的古楼点云数据。
      3,基于点云,建立实体三维模型,并加载数码相机精细纹理。
      4,建二维平面图、立面图、剖面图。
      5,图片、点云、3D模型数据整合,载入平台,网络共享。

古建筑保护修缮三维测量解决方案

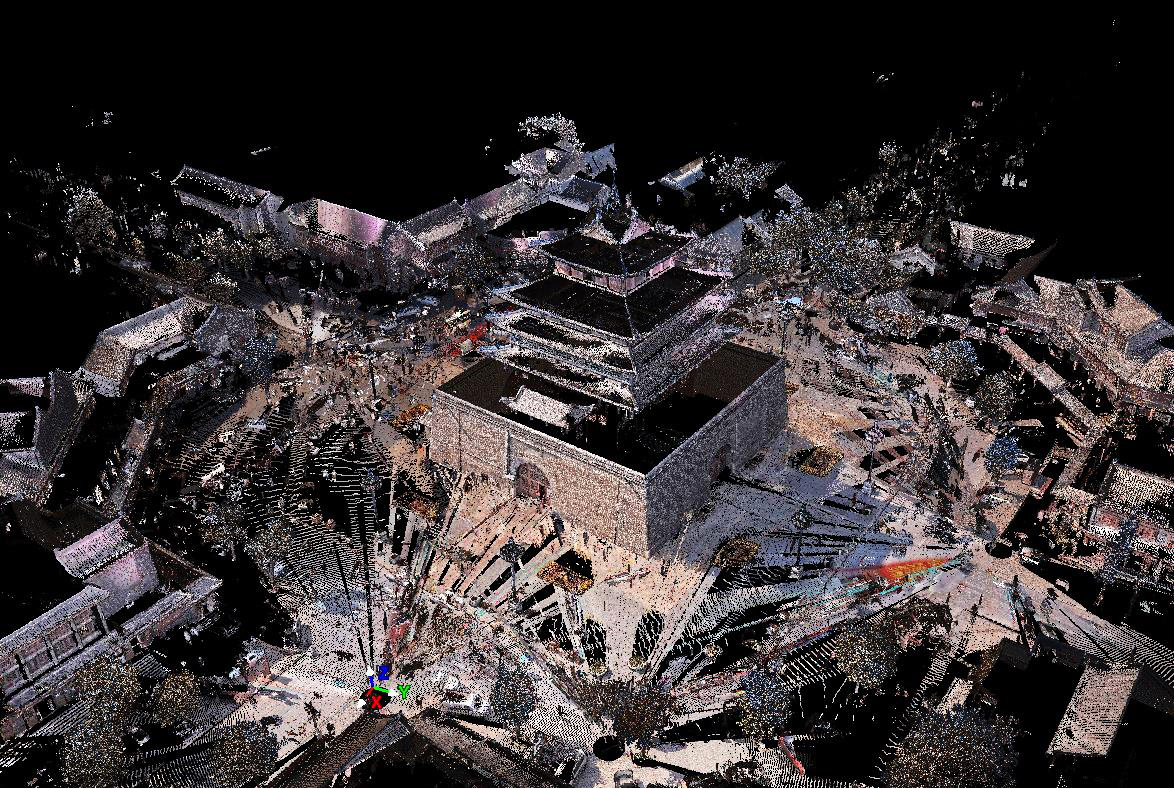

原始点云数据

古建筑保护修缮三维测量解决方案

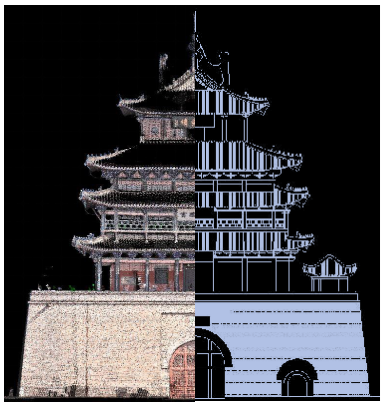

点云与立面对比图

古建筑保护修缮三维测量解决方案

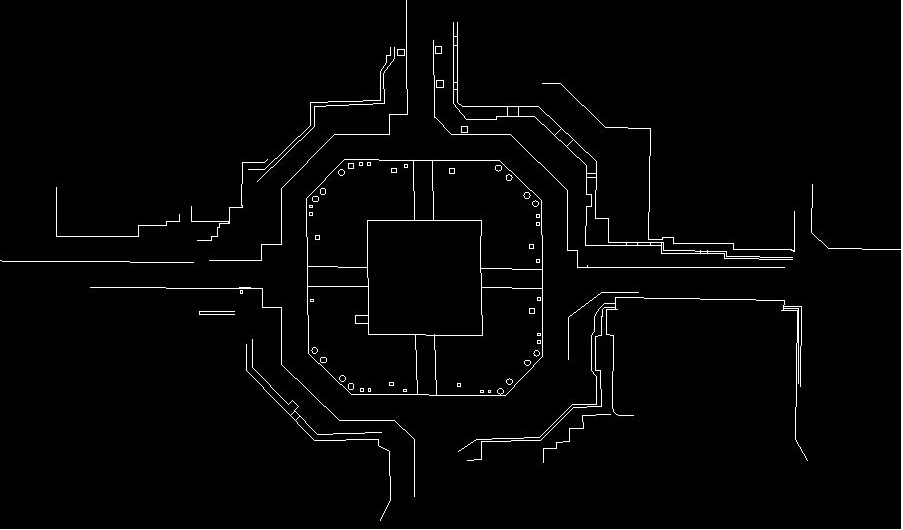

二维平面图

古建筑保护修缮三维测量解决方案

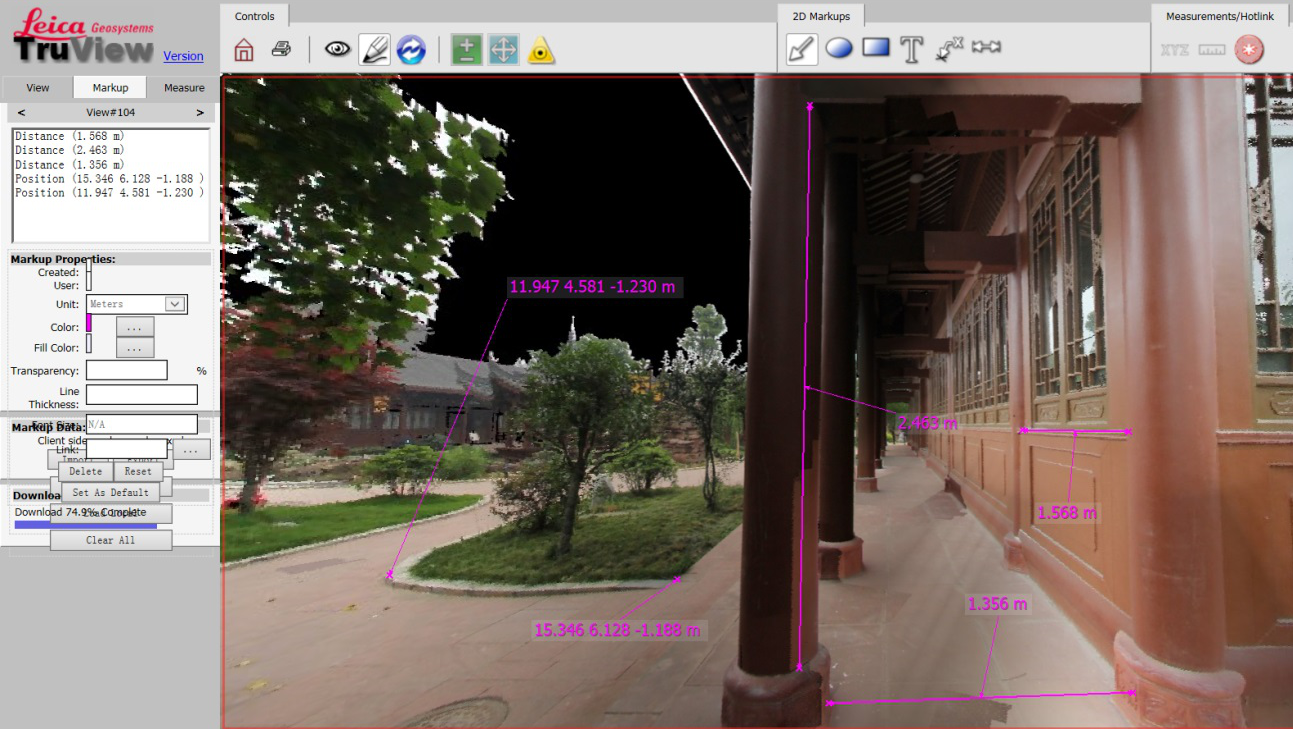

尺寸量取标注

项目总结

文化遗产是全民的民族精神、民族文化的一种积淀,保护文化遗产就是对中华5000年文明史的一种认同。文化遗产的保护至关重要,除了要对其进行物理化学的保护之外,还必须利用先进的科技手段将其原始数据做电子存档,作为研究和后期修缮的重要依据和数据支撑。文化遗产的保护是对我国传统文化的肯定与弘扬。
