钢结构三维激光扫描技术应用解决方案

admin 行业案例评论2,6661字数 1007阅读3分21秒阅读模式

异形钢结构三维扫描建模,三维定位测量,三维扫描仪钢结构预拼装解决方案,当代的标志性建筑越来越多,人们也越来越注重品牌的设计及建设,花费高价设计打造自己的专属LOGO,近日项目小组接到了“时光之翼”项目的扫描任务,从骨架钢结构搭建到外部铝板封装,都要严丝合缝,这就需要利用三维扫描技术将现场的钢结构骨架“搬到”电脑中按照施工尺寸“量体裁衣”设计封模铝板的尺寸,下面小编带大家了解一下大概流程。

项目解析
外业数据采集

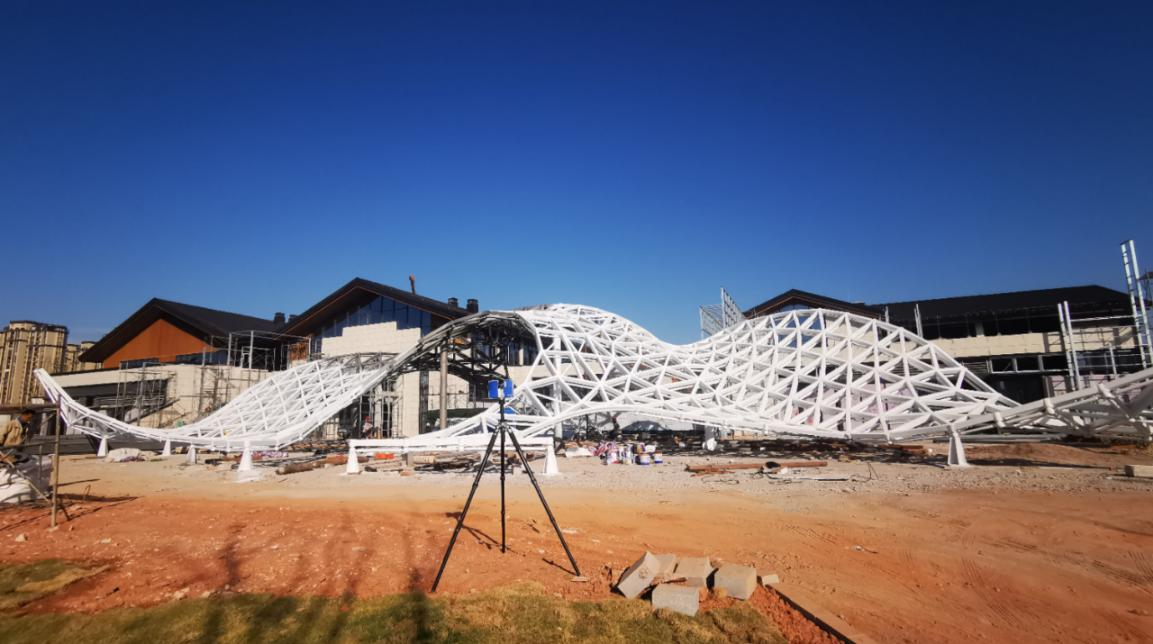

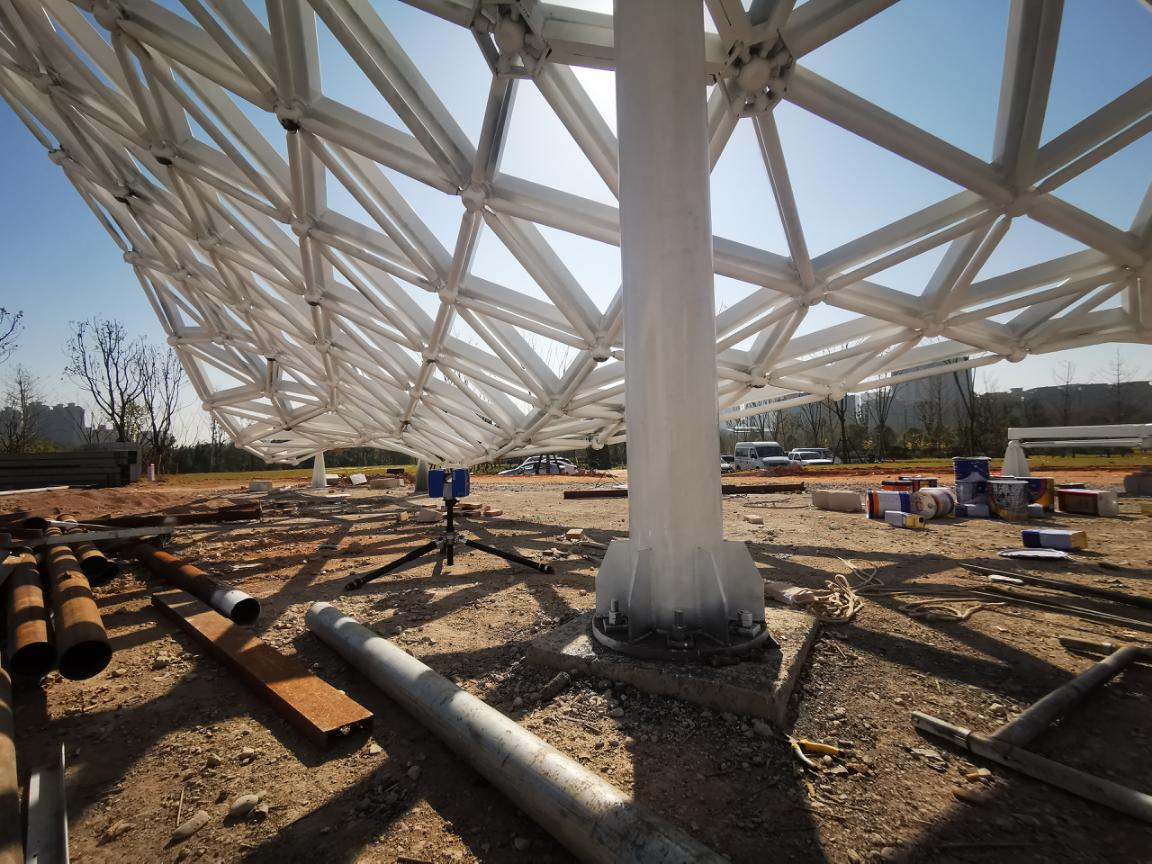

(钢结构三维扫描现场数据采集)

钢结构三维激光扫描技术应用解决方案

钢结构三维扫描

身材虽小,有颗大心脏

钢结构三维激光扫描技术应用解决方案

异形钢结构三维扫描

“大丈夫”能屈能伸

内业数据处理

钢结构三维激光扫描技术应用解决方案

钢结构点云拼接

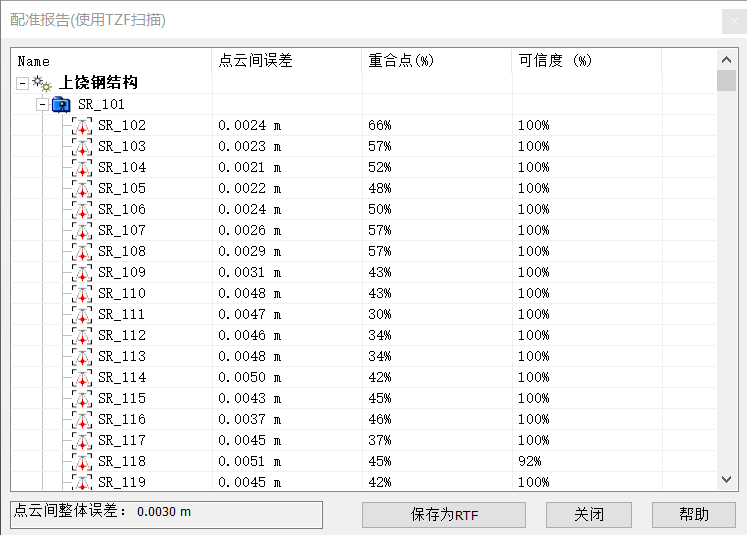

(数据拼接精度截图)

钢结构三维激光扫描技术应用解决方案

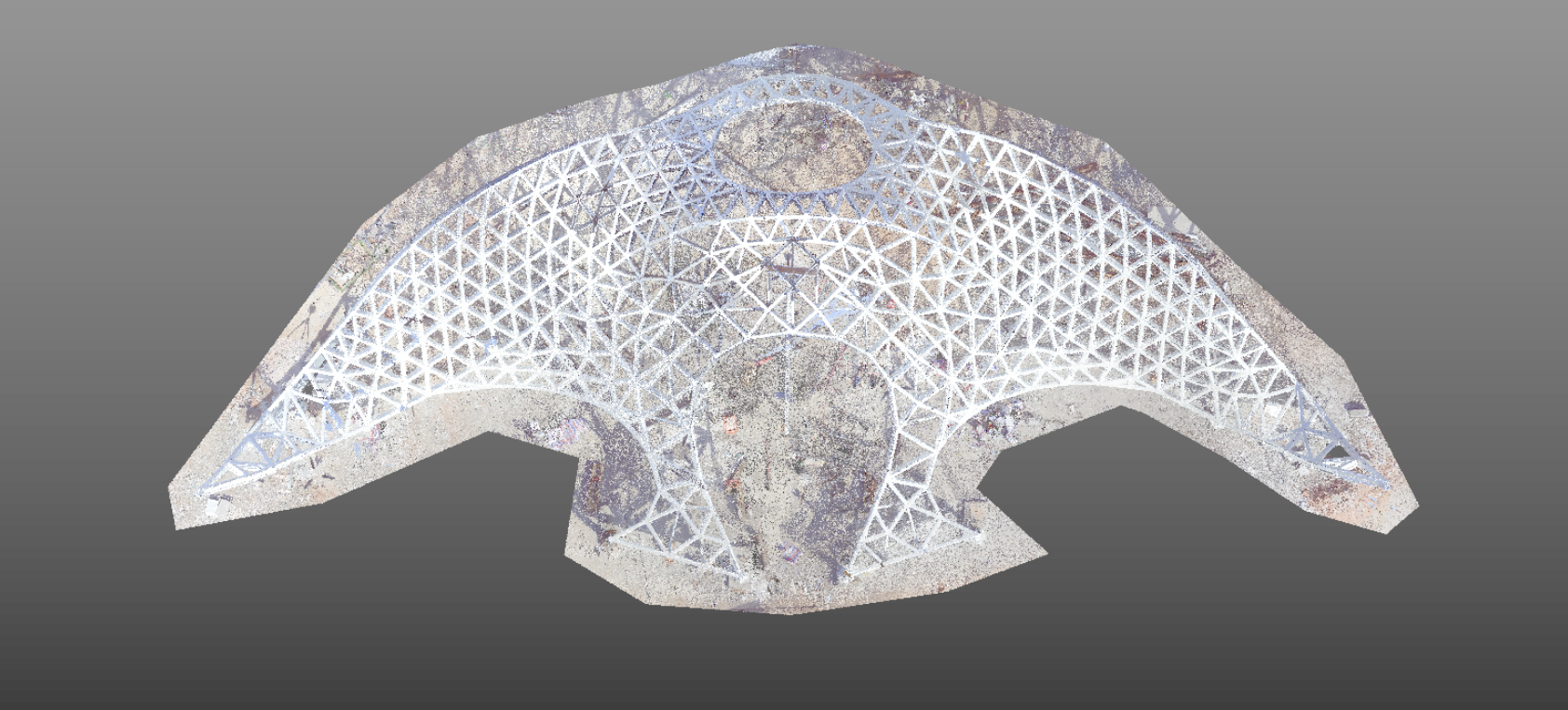

整体点云截图

钢结构三维激光扫描技术应用解决方案

钢结构点云建模

参考1:1现场点云数据建立钢结构骨架

钢架连接构件制作

钢结构三维激光扫描技术应用解决方案

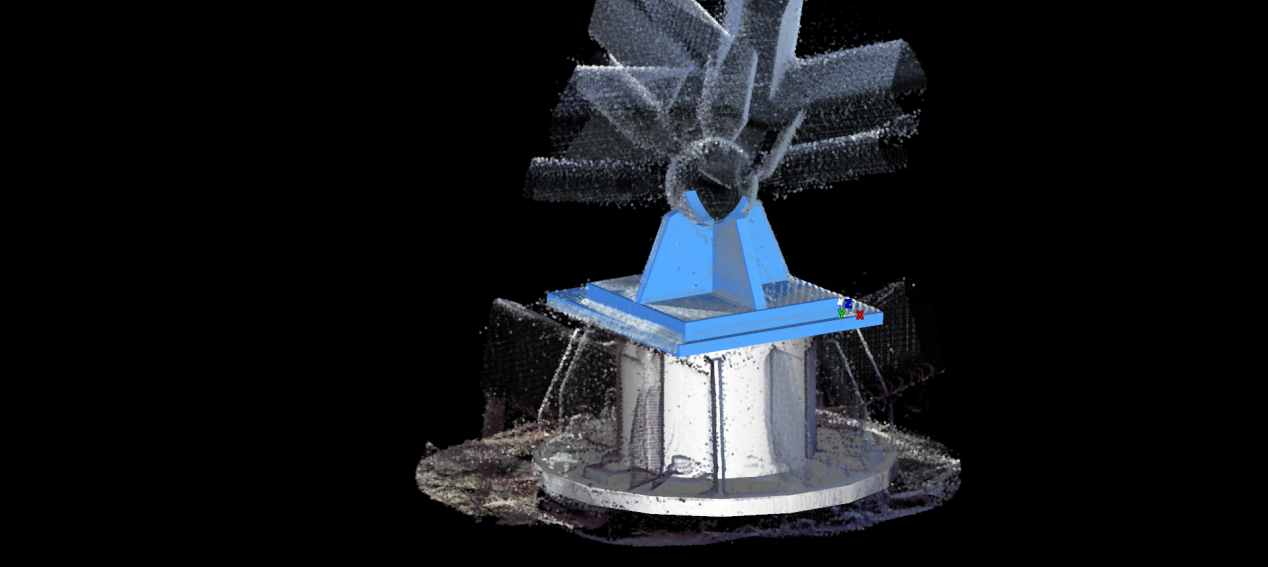

顶部支撑构件

钢结构三维激光扫描技术应用解决方案

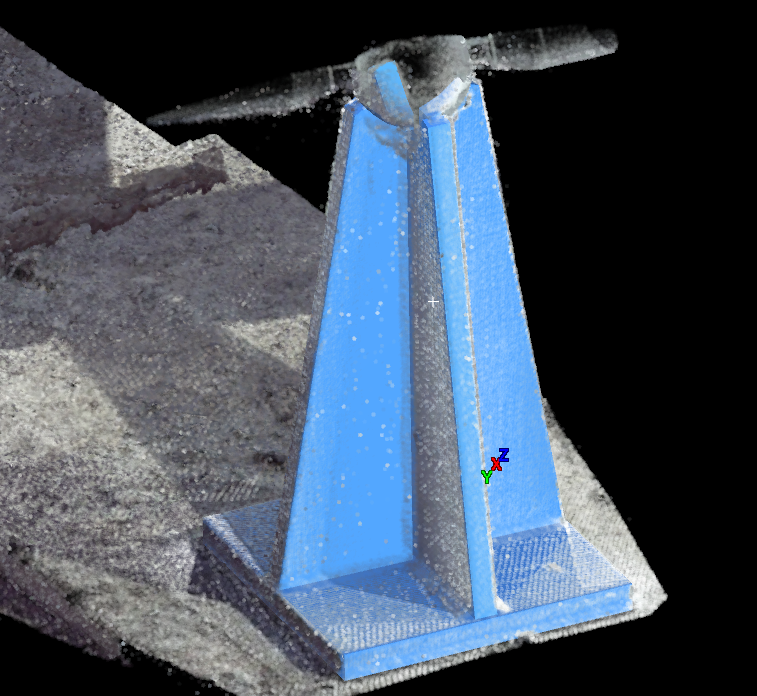

角点支撑构件

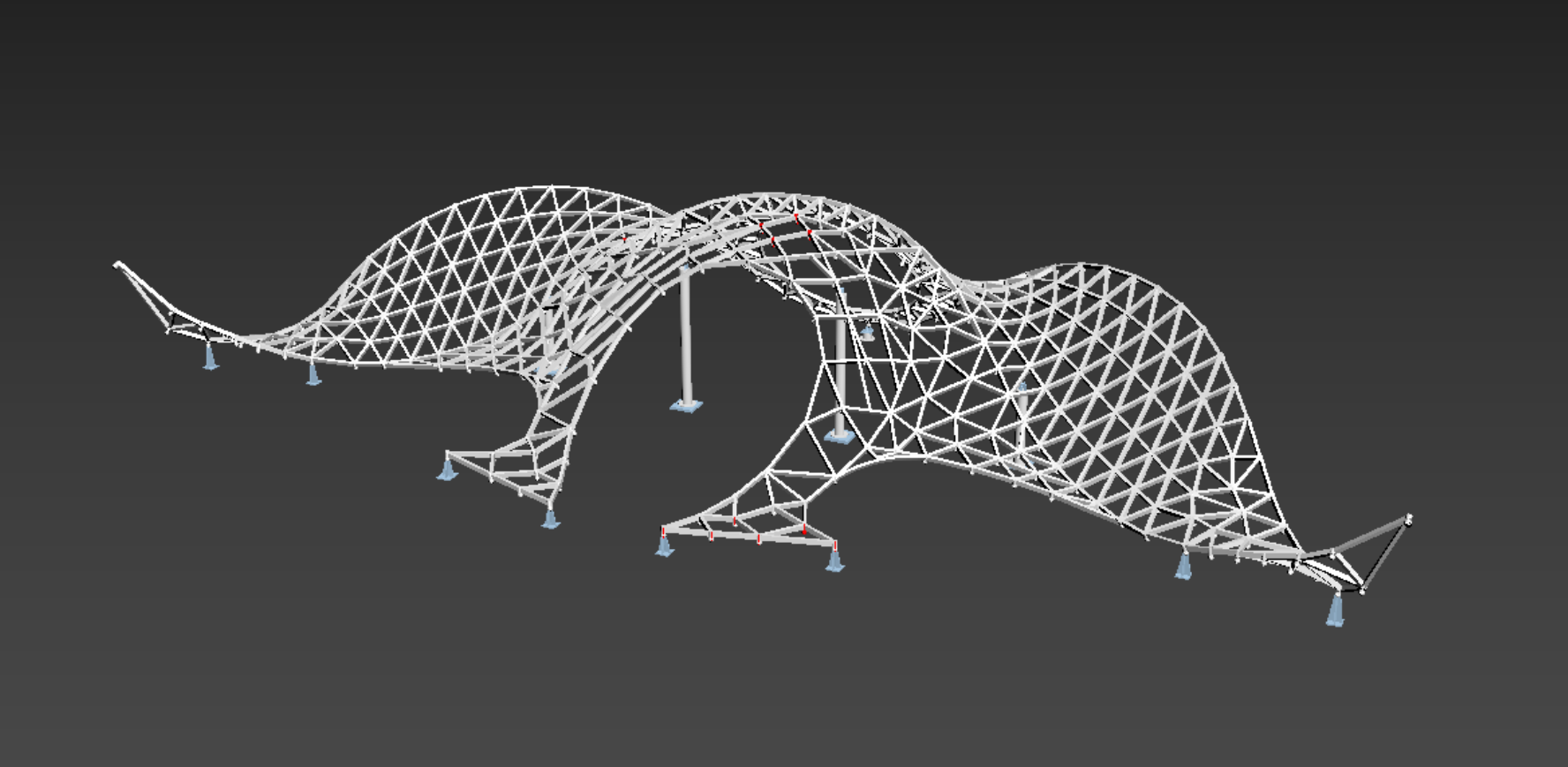

整体构件模型完成

钢结构三维激光扫描技术应用解决方案

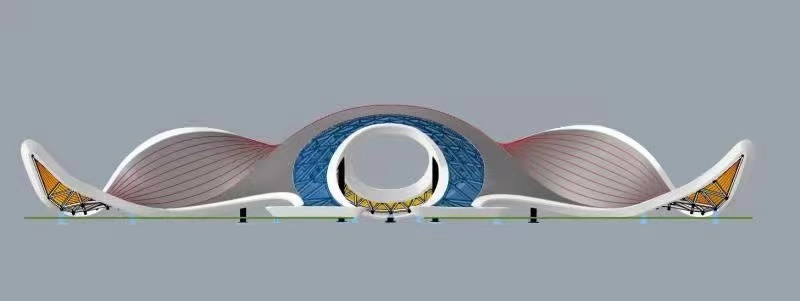

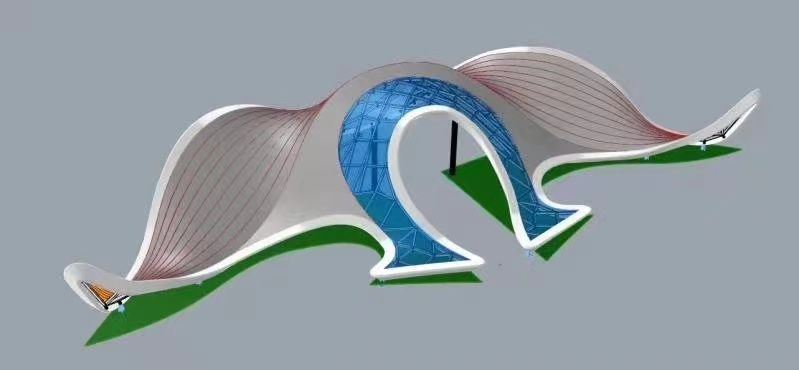

整体模型封装完成

钢结构三维激光扫描技术应用解决方案

“时光之翼”准备启航

项目小结
随着“时光之翼”三维世界穿梭之旅结束,封装铝板的各块组成尺寸也应声而出,现场施工人员可以根据铝板块的编号进行组装,将带有棱角的块状铝板经过紧密连接后,形成完美的流线型,大大减轻了组装难度,提高施工效率,节省安装成本,为“时光之翼”早日启航提供巨大助力!
